Punkt mocujący PLEW
Producent: pewagDystrybucja i dobór: CECHO
PEWAG PRO POINTS · ETA · DO PRZYSPAWANIA

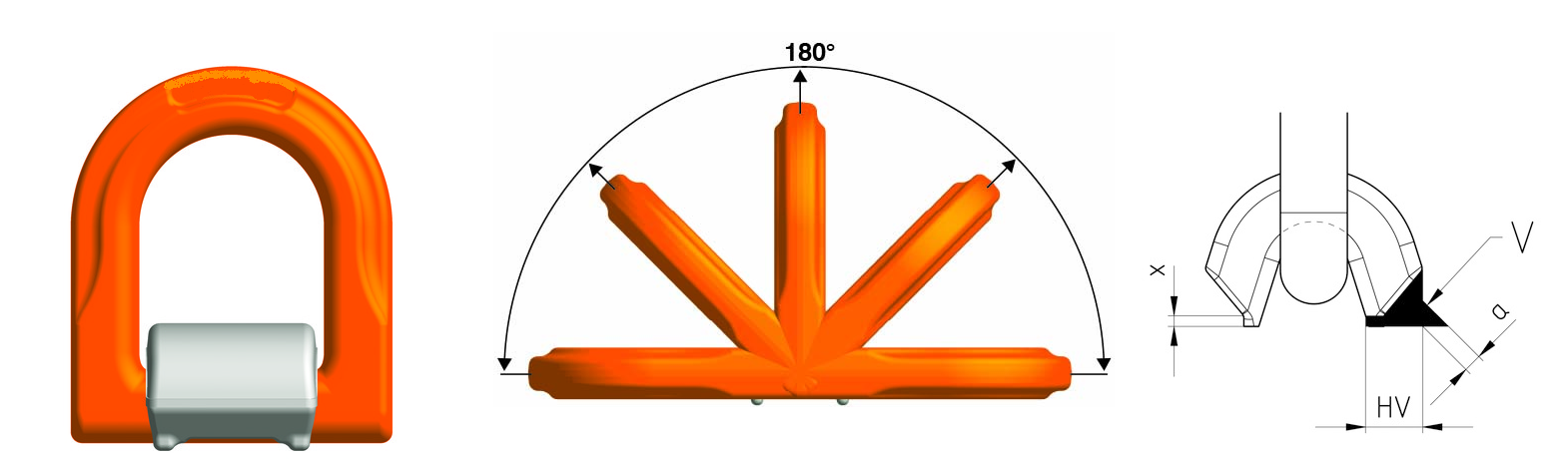

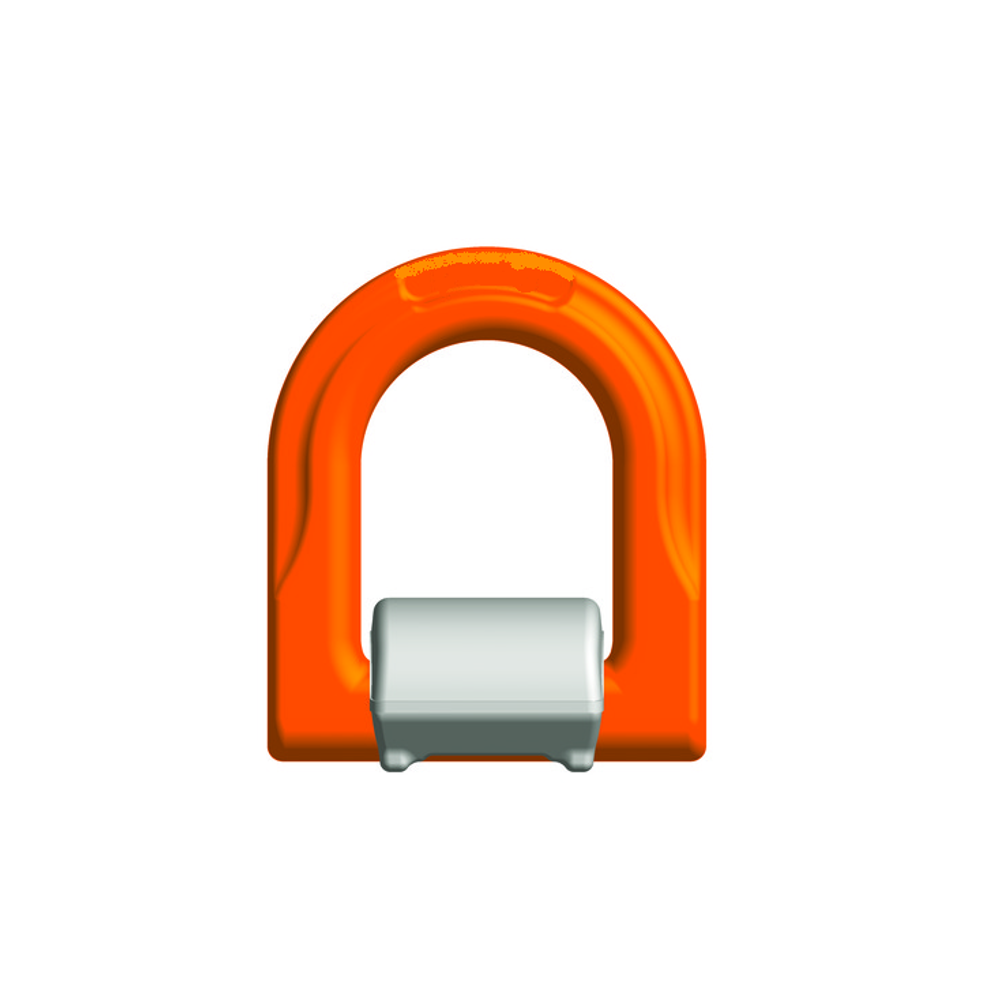

Punkt podnoszenia do trwałego połączenia z konstrukcją spawaną. Ucho odchyla się o 180°, a oznaczenia 45° i 60° na podstawie ułatwiają ocenę kierunku cięgna.
1,5–19 tDOR nominalny przy 90° · sześć wielkości6 wykonań w tabeli producenta
Potrzebujesz doboru punktu mocującego PLEW?
Podaj masę ładunku, liczbę punktów, kąty cięgien i materiał konstrukcji. Dobierzemy PLEW do zastosowania.
Zapytaj CECHO o PLEW →Zadzwoń: +48 33 825 04 84- Opis produktu
Punkt mocujący pewag PLEW — najważniejsze informacje
MONTAŻDo przyspawaniaPodstawa ze stali S355
RUCH UCHA180°Ustawienie do kierunku siły
ZNACZNIKI45° / 60°Na podstawie punktu
WSPARCIE CECHODobór i kontrolaKontakt z technikiem →
PUNKT PODNOSZENIA DO KONSTRUKCJI SPAWANYCH
Stałe mocowanie, ruchome ucho.

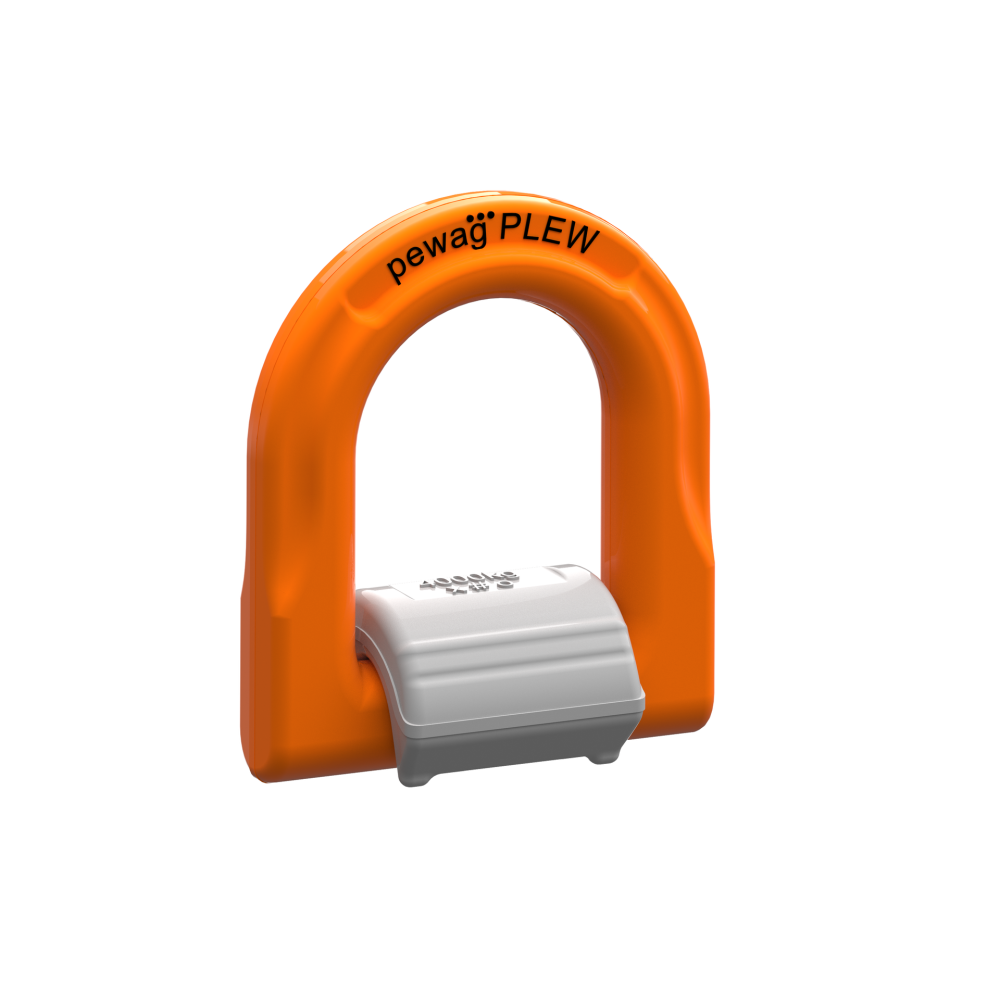

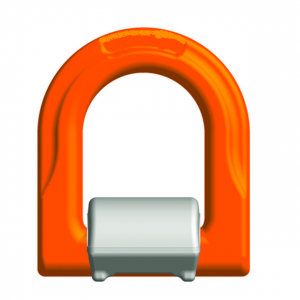

pewag PLEW Eta przyspawa się do odpowiednio wytrzymałej konstrukcji maszyny lub ładunku. Ucho umożliwia podłączenie haka, szakli albo innego zgodnego elementu zawiesia.
Sprężyna utrzymuje ucho w wybranym położeniu w wielkościach od 1,5 do 10 t. W PLEW 19 t służy jedynie jako pomoc przy spawaniu i nie utrzymuje ucha w każdym położeniu.
Nośność zależy od kierunku obciążenia: przy ciągnięciu prostopadłym do płaszczyzny spawania jest wyższa niż nominalny DOR przy 90°. PLEW przeznaczony do mocowania transportowego należy użytkować oddzielnie od punktów do podnoszenia.
DANE TECHNICZNE PEWAG
Rysunek wymiarowy i tabela PLEW

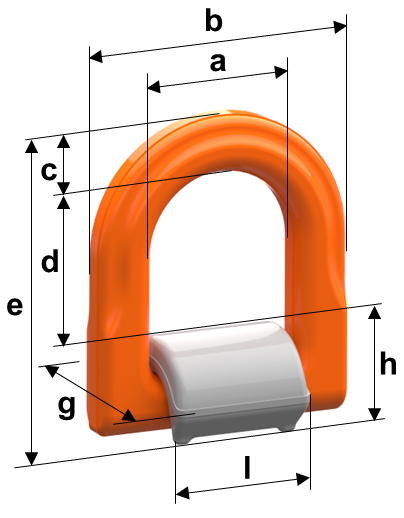

Aktualne oznaczenia wymiarów odpowiadają rysunkowi powyżej. Kolumna e opisuje wysokość całkowitą punktu z uniesionym uchem.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

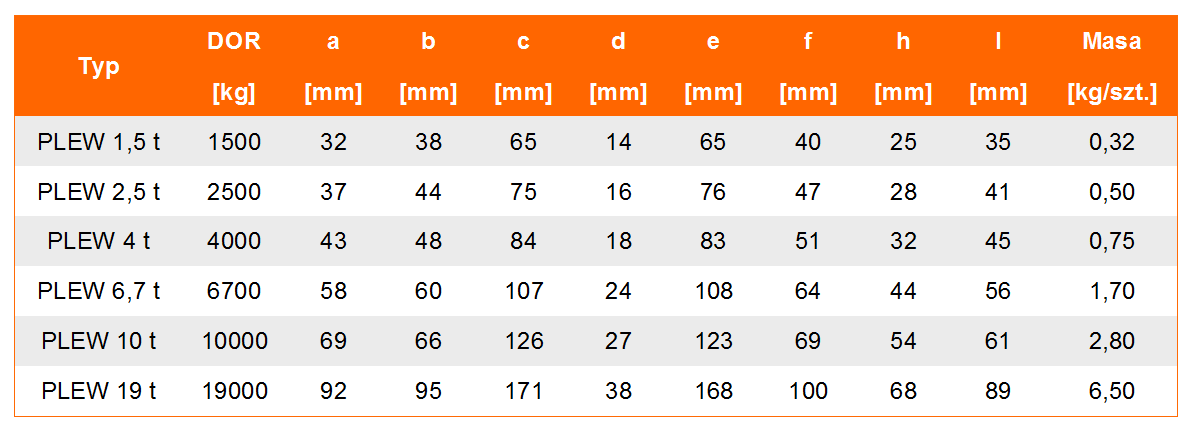

| Typ | DOR 90° [t] | a [mm] | b [mm] | c [mm] | d [mm] | e [mm] | g [mm] | h [mm] | l [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|
| PLEW 1,5 t | 1,5 | 38 | 65 | 14 | 40 | 79 | 32 | 25 | 35 | 0,32 |
| PLEW 2,5 t | 2,5 | 44 | 75 | 16 | 47 | 91 | 37 | 28 | 41 | 0,5 |
| PLEW 4 t | 4 | 48 | 84 | 18 | 51 | 101 | 43 | 32 | 45 | 0,75 |
| PLEW 6,7 t | 6,7 | 60 | 107 | 24 | 64 | 132 | 58 | 44 | 56 | 1,7 |
| PLEW 10 t | 10 | 66 | 126 | 27 | 69 | 150 | 69 | 54 | 61 | 2,8 |
| PLEW 19 t | 19 | 95 | 171 | 38 | 100 | 206 | 92 | 68 | 89 | 6,5 |
DOR w t, wymiary w mm, masa w kg/szt. Wymiar l dotyczy długości podstawy; wykonanie spoiny określa instrukcja, nie sam wymiar l. Dla 19 t sprężyna jest pomocą montażową. Źródło: karta producenta pewag PLEW ↗.
KONFIGURACJE PODNOSZENIA
DOR całego układu — wartości w tonach
Dobierz kolumnę według schematu, liczby cięgien i kierunku sił. W schematach 0° / 90° pokazano kierunek obciążenia względem podstawy; β oznacza kąt cięgna do pionu.
NOŚNOŚĆ UKŁADU [t]Przesuń tabelę, aby zobaczyć wszystkie konfiguracje →

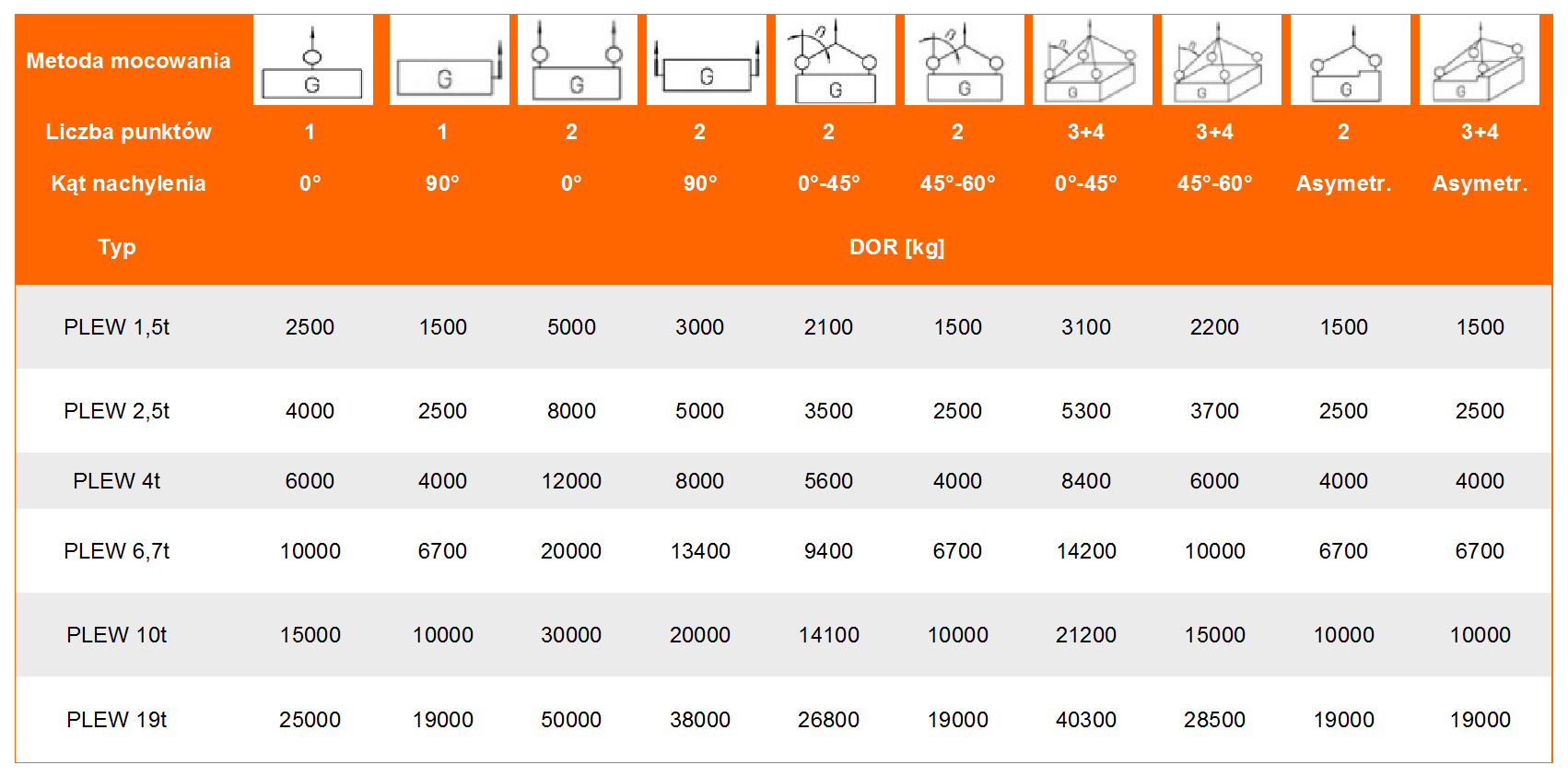

| Typ |  1 cięgno · 0° |  1 cięgno · 90° |  2 cięgna · 0° |  2 cięgna · 90° |  2 cięgna · β 0–45° | 2 cięgna · β 45–60° |  3–4 cięgna · β 0–45° | 3–4 cięgna · β 45–60° |  2 cięgna · asymetria |  3–4 cięgna · asymetria |
|---|---|---|---|---|---|---|---|---|---|---|
| PLEW 1,5 t | 2,5 | 1,5 | 5 | 3 | 2,1 | 1,5 | 3,1 | 2,2 | 1,5 | 1,5 |
| PLEW 2,5 t | 4 | 2,5 | 8 | 5 | 3,5 | 2,5 | 5,3 | 3,7 | 2,5 | 2,5 |
| PLEW 4 t | 6 | 4 | 12 | 8 | 5,6 | 4 | 8,4 | 6 | 4 | 4 |
| PLEW 6,7 t | 10 | 6,7 | 20 | 13,4 | 9,4 | 6,7 | 14,2 | 10 | 6,7 | 6,7 |
| PLEW 10 t | 15 | 10 | 30 | 20 | 14,1 | 10 | 21,2 | 15 | 10 | 10 |
| PLEW 19 t | 25 | 19 | 50 | 38 | 26,8 | 19 | 40,3 | 28,5 | 19 | 19 |
DOR z tabeli dotyczy całego przedstawionego układu. Wartości nie obejmują redukcji wymaganych np. przez temperaturę lub obciążenia udarowe — sprawdź instrukcję producenta. Kierunek siły musi pozostawać swobodny.
DOBÓR Z DYSTRYBUTOREM
Dobierz punkt razem z połączeniem spawanym.
Materiał podłoża, kierunek siły i jakość spoiny decydują o poprawnym zastosowaniu PLEW.
Przygotowanie do spawania
Podstawa jest wykonana ze stali S355. Nie usuwaj wypustów ustalających szczelinę spoiny. Parametry spawania, przygotowanie materiału i przekrój spoiny dobiera się według instrukcji oraz konstrukcji ładunku.
Ruch ucha i kontrola
Po spawaniu sprawdź swobodne odchylanie o 180°, stan spoiny i oznaczeń. Spoiwo nie może dotykać ucha ani sprężyny. Nie wykonuj ciągłego odchylania ucha pod obciążeniem.
DOKUMENTACJA PRODUCENTA
Montaż i użytkowanie PLEW.
Instrukcja PLEW zawiera wymagania spawalnicze, geometrię i długość spoin dla sześciu wielkości oraz zasady kontroli. Podane w niej ograniczenia temperatury dotyczą wykonania standardowego.
Instrukcja i dokumentacja producenta ↗Karta PLEW i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Prześlij oznaczenie PLEW, zdjęcia punktu i spoin, materiał konstrukcji oraz sposób podnoszenia. CECHO pomoże dobrać wielkość i zaplanować kontrolę.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Kto produkuje PLEW Eta?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga dobrać punkt do konstrukcji oraz układu podnoszenia.
Czy sprężyna utrzymuje ucho każdego PLEW?
Dla wielkości 1,5–10 t utrzymuje wybrane położenie. W PLEW 19 t jest wyłącznie pomocą podczas spawania.
Czy PLEW można stosować do mocowania transportowego?
Tak, w wykonaniu i z oznaczeniami odpowiednimi do tego zastosowania. Nie należy używać tego samego egzemplarza zamiennie do podnoszenia i mocowania.
Czy dostępne jest wykonanie do −40°C?
Katalog pewag przewiduje wariant CRYO oznaczony PLEW CR dla 1,5 t, 2,5 t i 4 t, z niebieskim uchem. Wymaga doboru właściwego wykonania; zdjęcie na tej karcie pokazuje pomarańczowy PLEW standardowy.
Jakie informacje przesłać do wyceny?
Podaj masę ładunku, liczbę punktów, kąty cięgien, materiał i grubość konstrukcji oraz temperaturę pracy.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz punkt mocujący PLEW z CECHO.
Prześlij dane konstrukcji i układ podnoszenia. Dobierzemy PLEW Eta oraz przygotujemy ofertę.
Wyślij zapytanie o PLEW →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
