Strona główna » Produkty » Punkty mocujące » Do przyspawania » Punkt do przyspawania pewag PLEW-CR Eta

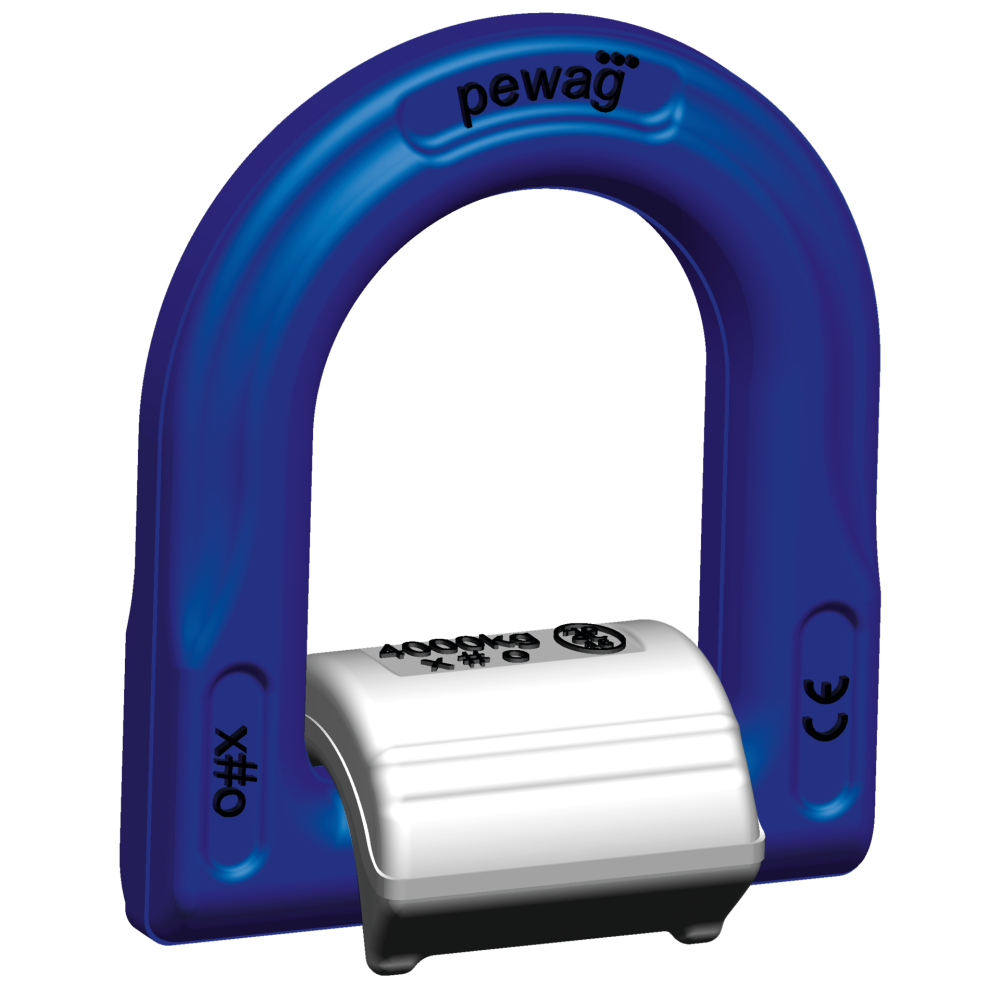

Punkt do przyspawania pewag PLEW-CR Eta
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER PROFILIFT
pewag PLEW-CR Eta to punkt do przyspawania przeznaczony również do pracy w temperaturze −40°C. Trzy wykonania o DOR nominalnym 1,5 / 2,5 / 4 t z uchem odchylanym o 180°.
1,5–4 tDopuszczalne obciążenie robocze3 wykonania w tabeli producenta
Potrzebujesz doboru punktu do przyspawania PLEW-CR?
Prześlij masę i rysunek konstrukcji oraz planowane kierunki sił.
Zapytaj CECHO o PLEW-CR →Zadzwoń: +48 33 825 04 84- Opis produktu
Punkt do przyspawania pewag PLEW-CR — najważniejsze informacje
PEWAG PROFILIFTPLEW-CR EtaWykonanie do −40°C
DOR NOMINALNE1,5–4 t3 rozmiary
RUCH UCHA180°Znaczniki 45° i 60°
WSPARCIE CECHODobór i dokumentacjaKontakt z technikiem →
PUNKT DO PRZYSPAWANIA
Punkt spawany do pracy także w niskiej temperaturze.
Ucho odchyla się o 180° i przed obciążeniem należy ustawić je zgodnie z kierunkiem siły. Sprężyna pomaga utrzymać ustawienie; znaczniki 45° i 60° ułatwiają ocenę kąta cięgien. Ciągłe składanie ucha pod obciążeniem jest niedozwolone.
DOR zależy od kierunku obciążenia. Dla pojedynczego punktu przy sile prostopadłej do płaszczyzny przyspawania wynosi 2,5 / 4 / 6 t, a przy sile równoległej 1,5 / 2,5 / 4 t. Pozostałe układy przedstawia tabela doboru.
Zakres temperatur bez redukcji wynosi −40°C do +200°C. Powyżej +200°C do +300°C stosuje się współczynnik 0,9, a powyżej +300°C do +400°C — 0,75. Poza zakresem −40…+400°C stosowanie jest niedozwolone. Punkt nie służy do podnoszenia ani zabezpieczania osób.
Zobacz akcesoria zawiesiowe →DANE TECHNICZNE PEWAG

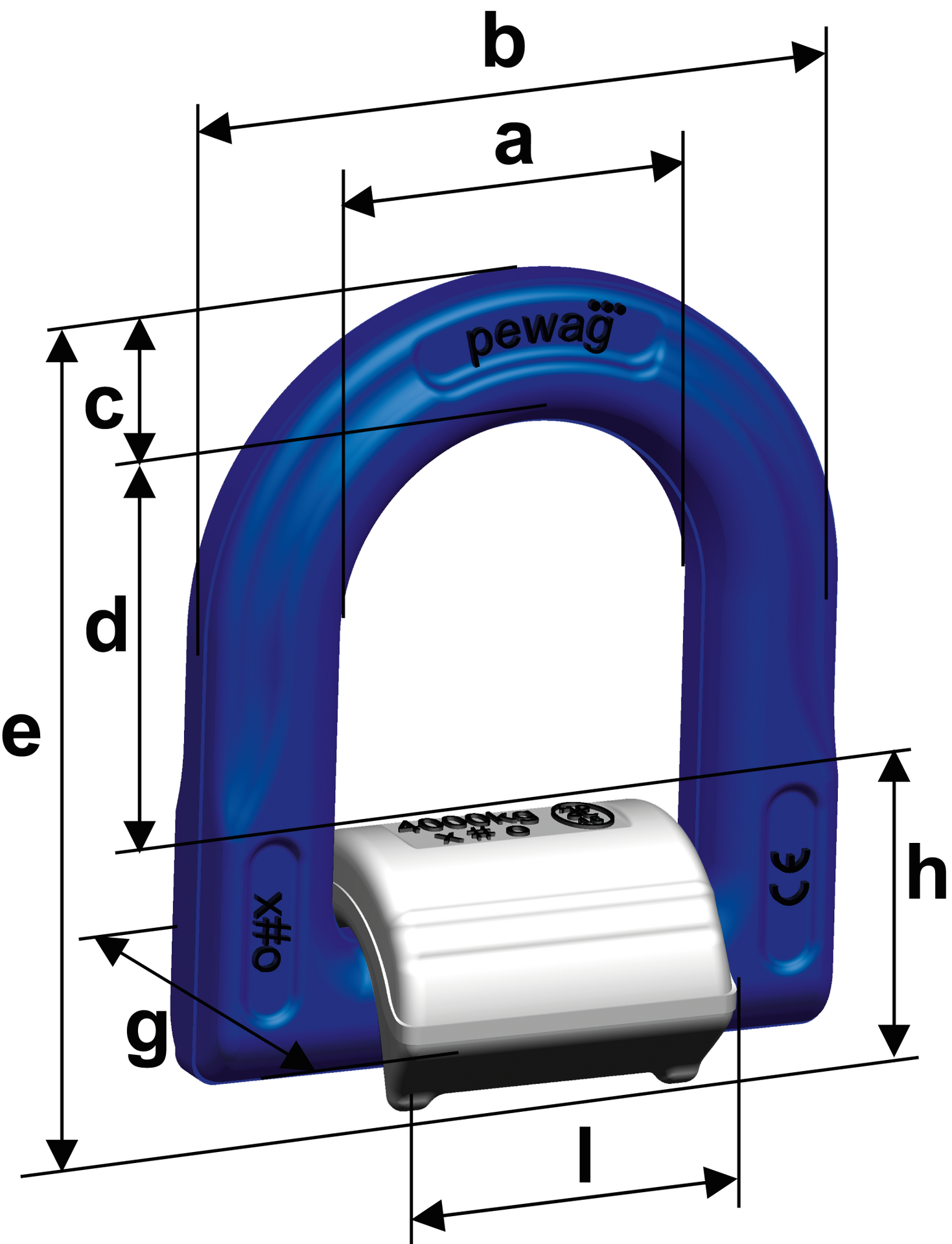

Rysunek wymiarowy i tabela PLEW-CR
DOR dotyczy właściwego kierunku siły i poprawnie wykonanego połączenia spawanego. Sprawdź również nośność konstrukcji, do której mocujesz punkt.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t] | a [mm] | b [mm] | c [mm] | d [mm] | e [mm] | g [mm] | h [mm] | l [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|
| PLEW-CR 1,5 t | 1,5 | 38 | 65 | 14 | 40 | 79 | 32 | 25 | 35 | 0,32 |
| PLEW-CR 2,5 t | 2,5 | 44 | 75 | 16 | 47 | 92 | 37 | 28 | 41 | 0,5 |
| PLEW-CR 4t | 4 | 48 | 84 | 18 | 51 | 101 | 43 | 32 | 45 | 0,75 |
| Typ | 1 punkt 0° [t] | 1 punkt 90° [t] | 2 punkty 0° [t] | 2 punkty 90° [t] | 2 punkty β0–45° [t] | 2 punkty β45–60° [t] | 3–4 punkty β0–45° [t] | 3–4 punkty β45–60° [t] | 2 punkty asym. [t] | 3–4 punkty asym. [t] |
|---|---|---|---|---|---|---|---|---|---|---|
| PLEW-CR 1,5 t | 2,5 | 1,5 | 5 | 3 | 2,1 | 1,5 | 3,1 | 2,2 | 1,5 | 1,5 |
| PLEW-CR 2,5 t | 4 | 2,5 | 8 | 5 | 3,5 | 2,5 | 5,3 | 3,7 | 2,5 | 2,5 |
| PLEW-CR 4t | 6 | 4 | 12 | 8 | 5,6 | 4 | 8,4 | 6 | 4 | 4 |
DOR podano w tonach, masę w kg/szt., wymiary w mm. Tabela układów dotyczy obciążenia symetrycznego; wartości asymetryczne są podane oddzielnie. Kąty β odnoszą się do odchylenia cięgien od pionu. 0° oznacza siłę prostopadłą do płaszczyzny przyspawania, 90° — równoległą. Źródło: karta producenta pewag PLEW-CR ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz PLEW-CR do konstrukcji i układu podnoszenia.
Podaj masę ładunku, liczbę punktów, kierunki sił oraz materiał i grubość konstrukcji. CECHO pomoże dobrać rozmiar i dokumentację.
Miejsce przyspawania
Zapewnij odpowiednią wytrzymałość podłoża oraz miejsce na spoiny i swobodny ruch ucha. Element zaczepiony do ucha nie może klinować się ani obciążać go na krawędzi.
Montaż i kontrola
Spawanie wykonuje personel z wymaganymi kwalifikacjami. Po zakończeniu ucho musi odchylać się o 180° bez zakleszczenia. Przed użyciem sprawdź spoiny i prawidłowość montażu według instrukcji.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Instrukcja PLEW-CR, wydanie 12/2023 ↗. Zawiera zasady spawania, tabele DOR i temperatur, kontrolę oraz kryteria wycofania.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta PLEW-CR i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Przed użyciem sprawdzaj ucho, blok, sprężynę i spoiny. Pęknięcia, odkształcenia, nadmierne zużycie i brak swobodnego ruchu wymagają wycofania z eksploatacji. Naprawy wykonuje kompetentny personel według instrukcji.
Zobacz zakres serwisu CECHO →PYTANIA O PLEW-CR
Co sprawdzić przed doborem?
Kto produkuje punkt do przyspawania PLEW-CR?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy PLEW-CR może pracować przy −40°C?
Tak. Instrukcja dopuszcza −40°C do +200°C bez redukcji DOR. Powyżej +200°C wymagane jest obniżenie nośności.
Dlaczego DOR różni się zależnie od kierunku?
Siły są przenoszone inaczej przy obciążeniu prostopadłym i równoległym do płaszczyzny przyspawania. Dobór musi odpowiadać rzeczywistemu ustawieniu punktu.
Czy jest to punkt ochrony przed upadkiem?
Nie. PLEW-CR służy do ładunków; nie wolno używać go do podnoszenia ani zabezpieczania osób.
Jakie informacje przesłać do wyceny?
Prześlij masę ładunku, plan rozmieszczenia punktów, materiał konstrukcji i warunki pracy.
