Strona główna » Produkty » Wciągniki, Podnośniki » Podnośniki zębatkowe pewag » Podnośnik zębatkowy z regulowaną łapą pewag No. 18 / 18a

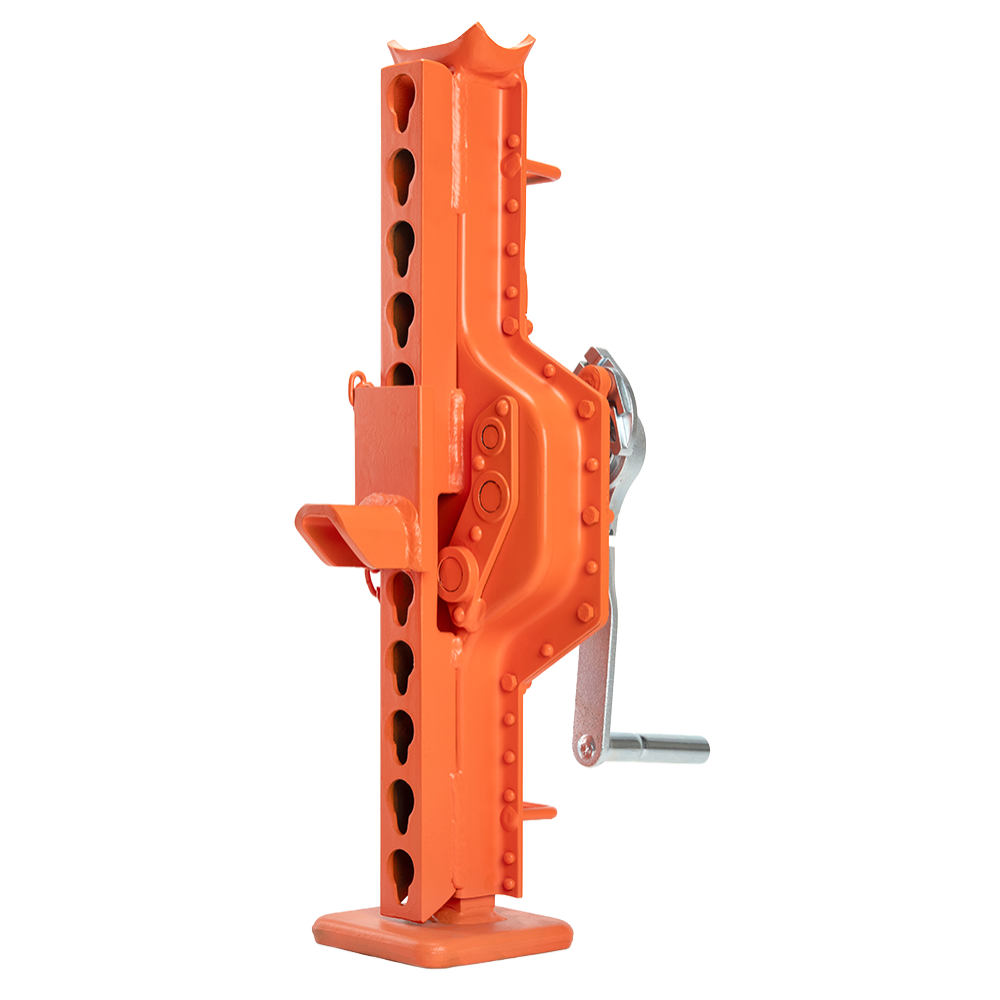

Podnośnik zębatkowy z regulowaną łapą pewag No. 18 / 18a
Producent: pewagDystrybucja i dobór: CECHO
PEWAG · PODNOŚNIKI ZĘBATKOWE
Szyna regulacyjna pewag No. 18 pozwala szybko przestawić łapę na odpowiednią wysokość. Dzięki temu skok roboczy można wykorzystać do podnoszenia, zamiast zużywać go na dojazd do punktu podparcia.
1,5–10 tUdźwig nominalny8 wariantów katalogowych
Potrzebujesz doboru podnośnika No. 18?
Podaj masę, geometrię podparcia, wysokość zaczepienia łapy i wymagany skok.
Zapytaj CECHO o No. 18 →Zadzwoń: +48 33 825 04 84- Opis produktu
Podnośnik pewag No. 18 — najważniejsze informacje
PEWAGNo. 18Ręczny mechanizm zębatkowy
ZAKRES NOMINALNY1,5–10 tWedług wybranego wykonania
WYKONANIAKorba / korba zapadkowaDobór do stanowiska
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
RĘCZNY MECHANIZM ZĘBATKOWY
Łapa ustawiana na wysokości podnoszonego elementu.
Szyna regulacyjna pewag No. 18 pozwala szybko przestawić łapę na odpowiednią wysokość. Dzięki temu skok roboczy można wykorzystać do podnoszenia, zamiast zużywać go na dojazd do punktu podparcia.
Rodzina obejmuje udźwigi 1,5, 3, 5 i 10 t. Skok wynosi 350 mm dla dwóch mniejszych rozmiarów oraz 300 mm dla 5 i 10 t. Najniższe położenie łapy wynosi 80 mm.
No. 18 jest wyposażony w korbę bezpieczeństwa, No. 18a w korbę bezpieczeństwa z funkcją zapadkową. Przestawianie łapy wykonuje się po odciążeniu i zgodnie z instrukcją urządzenia.
Zobacz wciągniki i podnośniki →DANE TECHNICZNE PEWAG

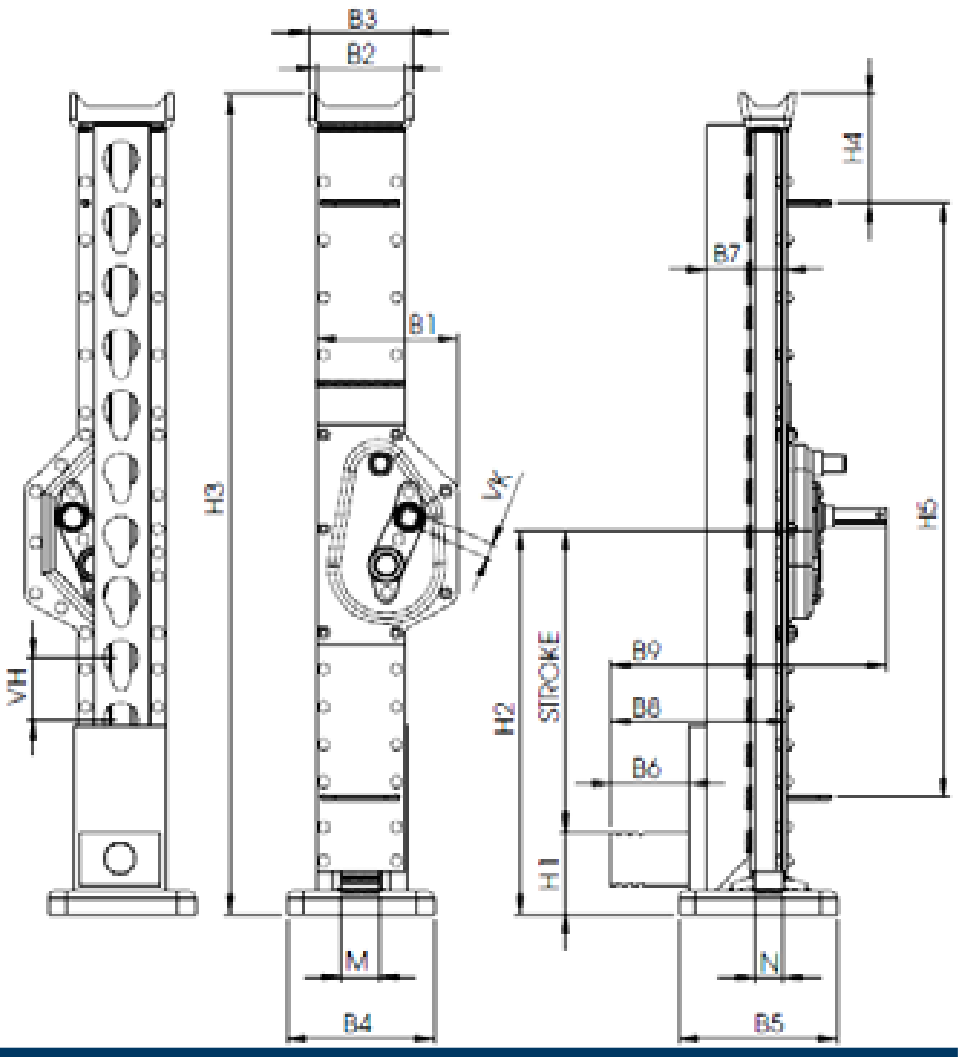

Rysunek wymiarowy i tabela No. 18
Porównaj udźwig, skok oraz wymiary potrzebne do prawidłowego ustawienia urządzenia. Dostępność konkretnego wykonania potwierdzamy przy zapytaniu.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | Udźwig na głowicy i łapie [t] | Wysokość urządzenia [mm] | Skok [mm] | Łapa w najniższym położeniu [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|
| No. 18 · 1,5 t | 1,5 | 725 | 350 | 80 | 17 |
| No. 18a · 1,5 t | 1,5 | 725 | 350 | 80 | 17 |
| No. 18 · 3 t | 3 | 725 | 350 | 80 | 23 |
| No. 18a · 3 t | 3 | 725 | 350 | 80 | 23 |
| No. 18 · 5 t | 5 | 725 | 300 | 80 | 29 |
| No. 18a · 5 t | 5 | 725 | 300 | 80 | 29 |
| No. 18 · 10 t | 10 | — | 300 | 80 | 46 |
| No. 18a · 10 t | 10 | — | 300 | 80 | 46 |
Wartości nominalne podano w tonach zgodnie z katalogiem pewag, wymiary w mm, masę w kg/szt. Znak — oznacza brak opublikowanej wartości dla danego wykonania. Litera a oznacza korbę bezpieczeństwa z funkcją zapadkową. Źródło: karta producenta pewag No. 18 ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz No. 18 do konkretnej operacji.
Podaj masę, geometrię podparcia, wysokość zaczepienia łapy i wymagany skok.
Geometria i skok
Sprawdź wysokość wsunięcia, miejsce na ustawienie urządzenia, pełny ruch elementów i dostęp do rękojeści. Konstrukcja oraz podłoże muszą zapewniać właściwą nośność i stateczność.
Wykonanie i obsługa
Wybierz korbę odpowiednią do miejsca pracy. Montaż, obsługę i kontrolę prowadź według instrukcji dostarczonego wykonania; nie przekraczaj parametrów z jego oznaczenia.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Katalog podnośników zębatkowych pewag ↗ zawiera rodziny, parametry i części zamienne. Do eksploatacji potrzebna jest instrukcja właściwego urządzenia; katalog jej nie zastępuje.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta No. 18 i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Przed użyciem sprawdź listwę zębatą, obudowę, korbę, miejsca podparcia oraz oznaczenia. Uszkodzone urządzenie wyłącz z pracy. Części i sposób naprawy dobieraj według wykonania oraz dokumentacji producenta.
Zobacz zakres serwisu CECHO →PYTANIA O No. 18
Co sprawdzić przed doborem?
Kto produkuje podnośnik No. 18?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Co daje regulowana łapa?
Pozwala ustawić punkt podparcia przy ładunku i wykorzystać dostępny skok do właściwego podnoszenia.
Czy łapę można przestawiać pod obciążeniem?
Przed zmianą położenia odciąż urządzenie i postępuj według instrukcji producenta.
Jakie informacje przesłać do wyceny?
Podaj masę, geometrię podparcia, wysokość zaczepienia łapy i wymagany skok.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz podnośnik No. 18 z CECHO.
CECHO pomoże dobrać oryginalne urządzenie pewag, wariant korby i wykonanie do warunków pracy.
Wyślij zapytanie o No. 18 →
Zdjęcia stanowiska i tabliczki urządzenia możesz przesłać e-mailem.
