Strona główna » Produkty » Wciągniki, Podnośniki » Podnośniki zębatkowe pewag » Podnośnik zębatkowy skrócony pewag No. 12 / 12a
Podnośnik zębatkowy skrócony pewag No. 12 / 12a
Producent: pewagDystrybucja i dobór: CECHO
PEWAG · PODNOŚNIKI ZĘBATKOWE
Skrócony podnośnik zębatkowy pewag No. 12 ułatwia podnoszenie i opuszczanie elementów tam, gdzie standardowe urządzenie jest zbyt wysokie. Zachowuje udźwigi 1,5–10 t przy obniżonej wysokości konstrukcji.
1,5–10 tUdźwig nominalny8 wariantów katalogowych
Potrzebujesz doboru podnośnika No. 12?
Prześlij udźwig, dostępną wysokość, wysokość wsunięcia łapy i wymagany skok.
Zapytaj CECHO o No. 12 →Zadzwoń: +48 33 825 04 84- Opis produktu
Podnośnik pewag No. 12 — najważniejsze informacje
PEWAGNo. 12Ręczny mechanizm zębatkowy
ZAKRES NOMINALNY1,5–10 tWedług wybranego wykonania
WYKONANIAKorba / korba zapadkowaDobór do stanowiska
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
RĘCZNY MECHANIZM ZĘBATKOWY
Niższa konstrukcja do ograniczonej przestrzeni.
Skrócony podnośnik zębatkowy pewag No. 12 ułatwia podnoszenie i opuszczanie elementów tam, gdzie standardowe urządzenie jest zbyt wysokie. Zachowuje udźwigi 1,5–10 t przy obniżonej wysokości konstrukcji.
Wysokość urządzenia wynosi 570, 600 lub 650 mm zależnie od udźwigu. Wszystkie rozmiary z tabeli katalogowej mają skok 300 mm. Mniejsza masa ułatwia przenoszenie podnośnika pomiędzy stanowiskami.
No. 12 ma korbę bezpieczeństwa, a No. 12a wersję z funkcją zapadkową. Wykonania katalogowe dobieramy indywidualnie do stanowiska.
Zobacz wciągniki i podnośniki →DANE TECHNICZNE PEWAG

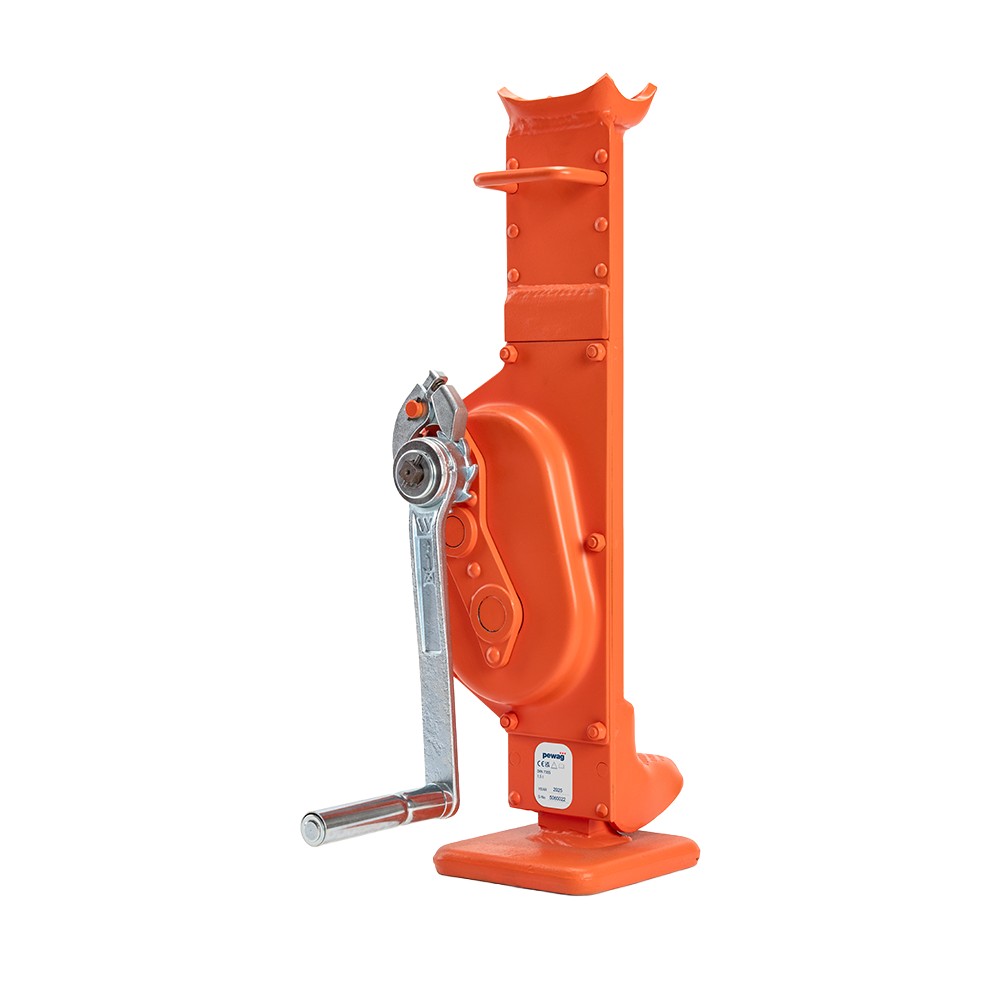

Zdjęcie i tabela doboru No. 12
Porównaj udźwig, skok oraz wymiary potrzebne do prawidłowego ustawienia urządzenia. Dostępność konkretnego wykonania potwierdzamy przy zapytaniu.
Powiększ zdjęcie ↗PARAMETRY URZĄDZENIANa telefonie przesuń tabelę w bok →
| Typ | Udźwig na głowicy i łapie [t] | Wysokość urządzenia [mm] | Skok [mm] | Łapa w najniższym położeniu [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|
| No. 12 · 1,5 t | 1,5 | 570 | 300 | 70 | 11 |
| No. 12a · 1,5 t | 1,5 | 570 | 300 | 70 | 11 |
| No. 12 · 3 t | 3 | 570 | 300 | 75 | 18 |
| No. 12a · 3 t | 3 | 570 | 300 | 75 | 18 |
| No. 12 · 5 t | 5 | 600 | 300 | 70 | 22 |
| No. 12a · 5 t | 5 | 600 | 300 | 70 | 22 |
| No. 12 · 10 t | 10 | 650 | 300 | 80 | 38 |
| No. 12a · 10 t | 10 | 650 | 300 | 80 | 38 |
Wartości nominalne podano w tonach zgodnie z katalogiem pewag, wymiary w mm, masę w kg/szt. Znak — oznacza brak opublikowanej wartości dla danego wykonania. Litera a oznacza korbę bezpieczeństwa z funkcją zapadkową. Źródło: karta producenta pewag No. 12 ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz No. 12 do konkretnej operacji.
Prześlij udźwig, dostępną wysokość, wysokość wsunięcia łapy i wymagany skok.
Geometria i skok
Sprawdź wysokość wsunięcia, miejsce na ustawienie urządzenia, pełny ruch elementów i dostęp do rękojeści. Konstrukcja oraz podłoże muszą zapewniać właściwą nośność i stateczność.
Wykonanie i obsługa
Wybierz korbę odpowiednią do miejsca pracy. Montaż, obsługę i kontrolę prowadź według instrukcji dostarczonego wykonania; nie przekraczaj parametrów z jego oznaczenia.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Katalog podnośników zębatkowych pewag ↗ zawiera rodziny, parametry i części zamienne. Do eksploatacji potrzebna jest instrukcja właściwego urządzenia; katalog jej nie zastępuje.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta No. 12 i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Przed użyciem sprawdź listwę zębatą, obudowę, korbę, miejsca podparcia oraz oznaczenia. Uszkodzone urządzenie wyłącz z pracy. Części i sposób naprawy dobieraj według wykonania oraz dokumentacji producenta.
Zobacz zakres serwisu CECHO →PYTANIA O No. 12
Co sprawdzić przed doborem?
Kto produkuje podnośnik No. 12?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Jaki skok ma wykonanie skrócone?
Warianty No. 12 / 12a w tabeli mają skok 300 mm.
Czy No. 12 zastępuje standardowy No. 10?
Dobór zależy od dostępnej wysokości, potrzebnego skoku oraz miejsca podparcia. Obie serie mają własne wymiary.
Jakie informacje przesłać do wyceny?
Prześlij udźwig, dostępną wysokość, wysokość wsunięcia łapy i wymagany skok.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz podnośnik No. 12 z CECHO.
CECHO pomoże dobrać oryginalne urządzenie pewag, wariant korby i wykonanie do warunków pracy.
Wyślij zapytanie o No. 12 →
Zdjęcia stanowiska i tabliczki urządzenia możesz przesłać e-mailem.
