Strona główna » Produkty » Wciągniki, Podnośniki » Podnośniki zębatkowe pewag » Podnośnik zębatkowy ścienny pewag No. 26 / 26a
Podnośnik zębatkowy ścienny pewag No. 26 / 26a
Producent: pewagDystrybucja i dobór: CECHO
PEWAG · PODNOŚNIKI ZĘBATKOWE
Ścienny podnośnik zębatkowy pewag No. 26 ma uchwyty umożliwiające przykręcenie obudowy do konstrukcji. Producent wskazuje zastosowania przy podnoszeniu pokryw w budowie szklarni i zbiorników.
1,5–3 tUdźwig nominalny12 wariantów katalogowych
Potrzebujesz doboru podnośnika No. 26?
Podaj udźwig, skok, położenie montażu, materiał konstrukcji i wymagany rozstaw mocowania.
Zapytaj CECHO o No. 26 →Zadzwoń: +48 33 825 04 84- Opis produktu
Podnośnik pewag No. 26 — najważniejsze informacje
PEWAGNo. 26Ręczny mechanizm zębatkowy
ZAKRES NOMINALNY1,5–3 tWedług wybranego wykonania
WYKONANIAKorba / korba zapadkowaDobór do stanowiska
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
RĘCZNY MECHANIZM ZĘBATKOWY
Montaż do konstrukcji i obsługa pokryw.
Ścienny podnośnik zębatkowy pewag No. 26 ma uchwyty umożliwiające przykręcenie obudowy do konstrukcji. Producent wskazuje zastosowania przy podnoszeniu pokryw w budowie szklarni i zbiorników.
Tabela obejmuje udźwigi 1,5 i 3 t oraz skoki 500, 700 i 900 mm. Skok na jeden obrót korby wynosi odpowiednio 14 lub 8 mm. Modele 5–10 t oraz inne długości listwy i rozstawy mocowania są dostępne na indywidualne zapytanie.
No. 26 ma korbę bezpieczeństwa, a No. 26a korbę bezpieczeństwa z funkcją zapadkową. Mocowanie oraz konstrukcja wsporcza muszą przenieść wszystkie siły robocze.
Zobacz wciągniki i podnośniki →DANE TECHNICZNE PEWAG

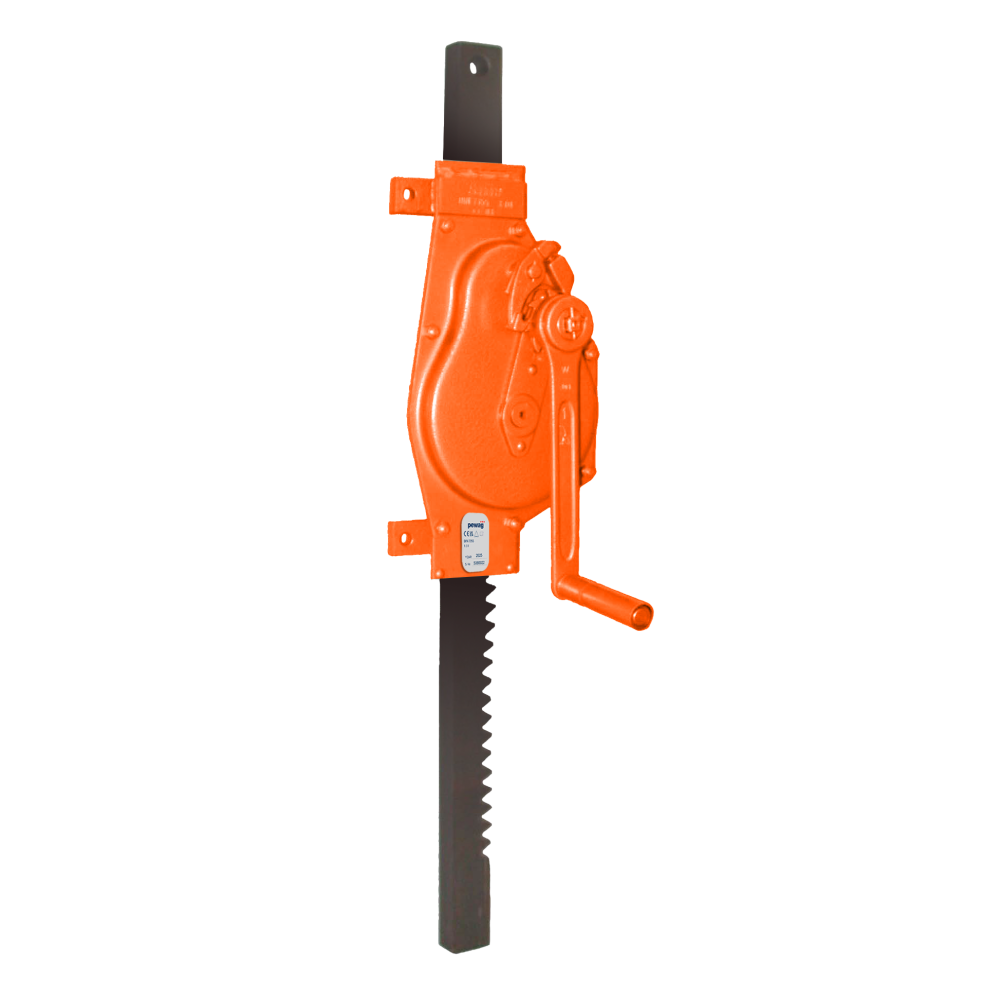

Zdjęcie i tabela doboru No. 26
Porównaj udźwig, skok oraz wymiary potrzebne do prawidłowego ustawienia urządzenia. Dostępność konkretnego wykonania potwierdzamy przy zapytaniu.
Powiększ zdjęcie ↗PARAMETRY URZĄDZENIANa telefonie przesuń tabelę w bok →
| Typ | Udźwig [t] | Przekrój listwy [mm] | Skok [mm] | Skok/obrót korby [mm] | Uchwyty montażowe [mm] | Rozstaw otworów [mm] | Ściana–przednia krawędź rękojeści [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|
| No. 26 · 1,5 t / 500 | 1,5 | 35 × 25 | 500 | 14 | 13 | 100 × 225 | 140 | 12 |
| No. 26a · 1,5 t / 500 | 1,5 | 35 × 25 | 500 | 14 | 13 | 100 × 225 | 140 | 12 |
| No. 26 · 1,5 t / 700 | 1,5 | 35 × 25 | 700 | 14 | 13 | 100 × 225 | 140 | 12 |
| No. 26a · 1,5 t / 700 | 1,5 | 35 × 25 | 700 | 14 | 13 | 100 × 225 | 140 | 12 |
| No. 26 · 1,5 t / 900 | 1,5 | 35 × 25 | 900 | 14 | 13 | 100 × 225 | 140 | 12 |
| No. 26a · 1,5 t / 900 | 1,5 | 35 × 25 | 900 | 14 | 13 | 100 × 225 | 140 | 12 |
| No. 26 · 3 t / 500 | 3 | 45 × 30 | 500 | 8 | 13 | 110 × 330 | 160 | 21 |
| No. 26a · 3 t / 500 | 3 | 45 × 30 | 500 | 8 | 13 | 110 × 330 | 160 | 21 |
| No. 26 · 3 t / 700 | 3 | 45 × 30 | 700 | 8 | 13 | 110 × 330 | 160 | 21 |
| No. 26a · 3 t / 700 | 3 | 45 × 30 | 700 | 8 | 13 | 110 × 330 | 160 | 21 |
| No. 26 · 3 t / 900 | 3 | 45 × 30 | 900 | 8 | 13 | 110 × 330 | 160 | 21 |
| No. 26a · 3 t / 900 | 3 | 45 × 30 | 900 | 8 | 13 | 110 × 330 | 160 | 21 |
Wartości nominalne podano w tonach zgodnie z katalogiem pewag, wymiary w mm, masę w kg/szt. Znak — oznacza brak opublikowanej wartości dla danego wykonania. Litera a oznacza korbę bezpieczeństwa z funkcją zapadkową. Źródło: karta producenta pewag No. 26 ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz No. 26 do konkretnej operacji.
Podaj udźwig, skok, położenie montażu, materiał konstrukcji i wymagany rozstaw mocowania.
Geometria i skok
Sprawdź wysokość wsunięcia, miejsce na ustawienie urządzenia, pełny ruch elementów i dostęp do rękojeści. Konstrukcja oraz podłoże muszą zapewniać właściwą nośność i stateczność.
Wykonanie i obsługa
Wybierz korbę odpowiednią do miejsca pracy. Montaż, obsługę i kontrolę prowadź według instrukcji dostarczonego wykonania; nie przekraczaj parametrów z jego oznaczenia.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Katalog podnośników zębatkowych pewag ↗ zawiera rodziny, parametry i części zamienne. Do eksploatacji potrzebna jest instrukcja właściwego urządzenia; katalog jej nie zastępuje.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta No. 26 i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Przed użyciem sprawdź listwę zębatą, obudowę, korbę, miejsca podparcia oraz oznaczenia. Uszkodzone urządzenie wyłącz z pracy. Części i sposób naprawy dobieraj według wykonania oraz dokumentacji producenta.
Zobacz zakres serwisu CECHO →PYTANIA O No. 26
Co sprawdzić przed doborem?
Kto produkuje podnośnik No. 26?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy dostępny jest większy udźwig?
Producent podaje wykonania 5–10 t na zapytanie. Nie należy przypisywać im wymiarów standardowych modeli 1,5 i 3 t.
Czy można zmienić rozstaw mocowania?
Takie wykonanie specjalne można uzgodnić na podstawie rysunku i parametrów zastosowania.
Jakie informacje przesłać do wyceny?
Podaj udźwig, skok, położenie montażu, materiał konstrukcji i wymagany rozstaw mocowania.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz podnośnik No. 26 z CECHO.
CECHO pomoże dobrać oryginalne urządzenie pewag, wariant korby i wykonanie do warunków pracy.
