Podnośnik zębatkowy pewag No. 10 / 10a
Producent: pewagDystrybucja i dobór: CECHO
PEWAG · PODNOŚNIKI ZĘBATKOWE
Ręczny podnośnik zębatkowy pewag No. 10 służy do podnoszenia, opuszczania, podtrzymywania i rozpierania ładunków. Głowica oraz dolna łapa pozwalają dopasować miejsce przyłożenia siły do konstrukcji maszyny lub elementu.
1,5–10 tUdźwig nominalny8 wariantów katalogowych
Potrzebujesz doboru podnośnika No. 10?
Podaj obciążenie, miejsce podparcia, wysokość wsunięcia, potrzebny skok i dostęp do korby.
Zapytaj CECHO o No. 10 →Zadzwoń: +48 33 825 04 84- Opis produktu
Podnośnik pewag No. 10 — najważniejsze informacje
PEWAGNo. 10Ręczny mechanizm zębatkowy
ZAKRES NOMINALNY1,5–10 tWedług wybranego wykonania
WYKONANIAKorba / korba zapadkowaDobór do stanowiska
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
RĘCZNY MECHANIZM ZĘBATKOWY
Podnoszenie, opuszczanie i rozpieranie w warsztacie.
Ręczny podnośnik zębatkowy pewag No. 10 służy do podnoszenia, opuszczania, podtrzymywania i rozpierania ładunków. Głowica oraz dolna łapa pozwalają dopasować miejsce przyłożenia siły do konstrukcji maszyny lub elementu.
Seria obejmuje cztery udźwigi od 1,5 do 10 t. Wysokość urządzenia wynosi 725 mm, a skok 350 mm dla 1,5 i 3 t oraz 300 mm dla 5 i 10 t.
No. 10 ma korbę bezpieczeństwa, a No. 10a korbę bezpieczeństwa z funkcją zapadkową. Wybór korby zależy od miejsca na ruch rękojeści i organizacji pracy.
Zobacz wciągniki i podnośniki →DANE TECHNICZNE PEWAG

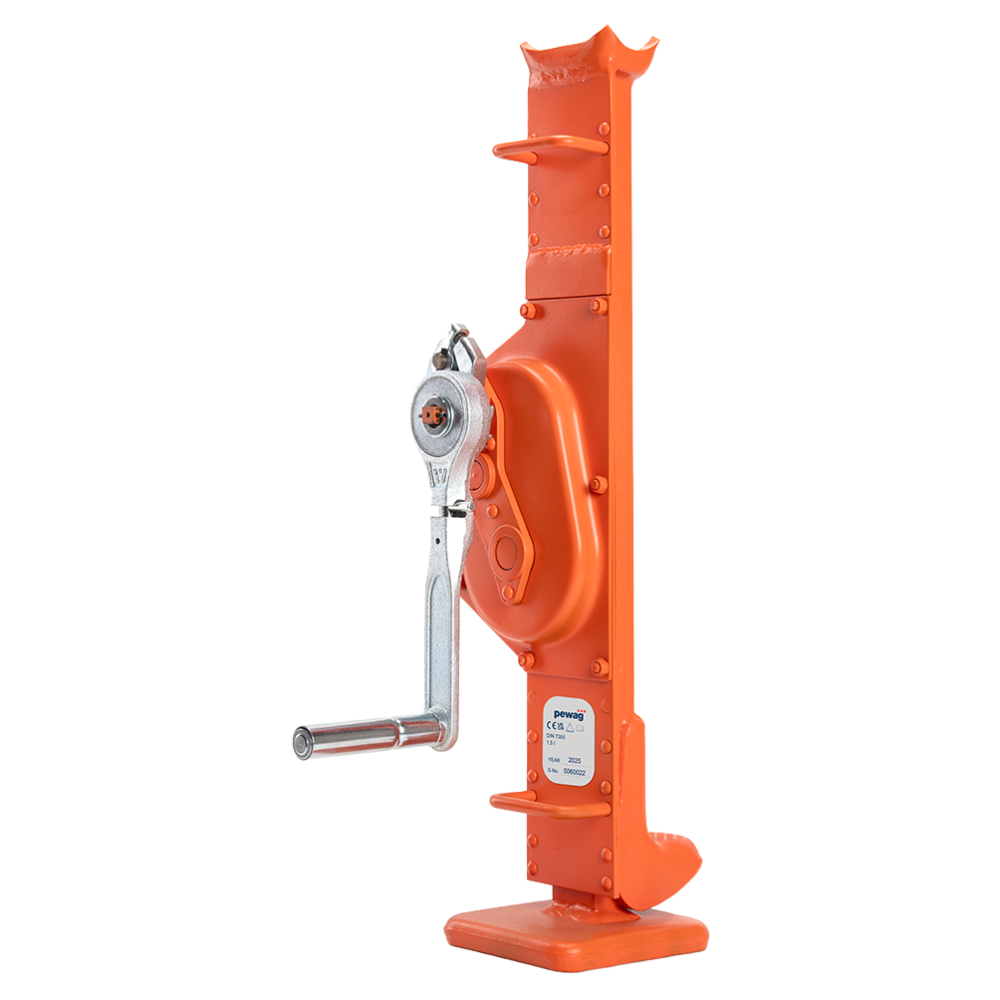

Zdjęcie i tabela doboru No. 10
Porównaj udźwig, skok oraz wymiary potrzebne do prawidłowego ustawienia urządzenia. Dostępność konkretnego wykonania potwierdzamy przy zapytaniu.
Powiększ zdjęcie ↗PARAMETRY URZĄDZENIANa telefonie przesuń tabelę w bok →
| Typ | Udźwig na głowicy i łapie [t] | Wysokość urządzenia [mm] | Skok [mm] | Łapa w najniższym położeniu [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|
| No. 10 · 1,5 t | 1,5 | 725 | 350 | 70 | 12 |
| No. 10a · 1,5 t | 1,5 | 725 | 350 | 70 | 12 |
| No. 10 · 3 t | 3 | 725 | 350 | — | 20 |
| No. 10a · 3 t | 3 | 725 | 350 | — | 20 |
| No. 10 · 5 t | 5 | 725 | 300 | — | 24 |
| No. 10a · 5 t | 5 | 725 | 300 | — | 24 |
| No. 10 · 10 t | 10 | 725 | 300 | 90 | 42 |
| No. 10a · 10 t | 10 | 725 | 300 | 90 | 42 |
Wartości nominalne podano w tonach zgodnie z katalogiem pewag, wymiary w mm, masę w kg/szt. Znak — oznacza brak opublikowanej wartości dla danego wykonania. Litera a oznacza korbę bezpieczeństwa z funkcją zapadkową. Źródło: karta producenta pewag No. 10 ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz No. 10 do konkretnej operacji.
Podaj obciążenie, miejsce podparcia, wysokość wsunięcia, potrzebny skok i dostęp do korby.
Geometria i skok
Sprawdź wysokość wsunięcia, miejsce na ustawienie urządzenia, pełny ruch elementów i dostęp do rękojeści. Konstrukcja oraz podłoże muszą zapewniać właściwą nośność i stateczność.
Wykonanie i obsługa
Wybierz korbę odpowiednią do miejsca pracy. Montaż, obsługę i kontrolę prowadź według instrukcji dostarczonego wykonania; nie przekraczaj parametrów z jego oznaczenia.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Katalog podnośników zębatkowych pewag ↗ zawiera rodziny, parametry i części zamienne. Do eksploatacji potrzebna jest instrukcja właściwego urządzenia; katalog jej nie zastępuje.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta No. 10 i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Przed użyciem sprawdź listwę zębatą, obudowę, korbę, miejsca podparcia oraz oznaczenia. Uszkodzone urządzenie wyłącz z pracy. Części i sposób naprawy dobieraj według wykonania oraz dokumentacji producenta.
Zobacz zakres serwisu CECHO →PYTANIA O No. 10
Co sprawdzić przed doborem?
Kto produkuje podnośnik No. 10?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czym różnią się No. 10 i No. 10a?
Wykonanie a ma korbę bezpieczeństwa z funkcją zapadkową. Udźwig i skok należy odczytać z wiersza wybranego rozmiaru.
Czy udźwig dotyczy również łapy?
Tak, tabela producenta określa udźwig na głowicy i łapie. Warunkiem jest prawidłowe podparcie i praca zgodna z instrukcją.
Jakie informacje przesłać do wyceny?
Podaj obciążenie, miejsce podparcia, wysokość wsunięcia, potrzebny skok i dostęp do korby.
