Strona główna » Produkty » Wciągniki, Podnośniki » Podnośniki zębatkowe pewag » Podnośnik do bębnów kablowych pewag No. 19 / 19a
Podnośnik do bębnów kablowych pewag No. 19 / 19a
Producent: pewagDystrybucja i dobór: CECHO
PEWAG · PODNOŚNIKI ZĘBATKOWE
Podnośniki pewag No. 19 opracowano do podnoszenia bębnów kablowych. Wersja 1,5 t ma trzy przyspawane łapy, a wykonania 3–10 t obrotowy górny wspornik z zabezpieczeniem oraz regulowany boczny zaczep z zabezpieczeniem.
1,5–10 tUdźwig nominalny8 wariantów katalogowych
Potrzebujesz doboru podnośnika No. 19?
Podaj masę i średnicę bębna, średnicę oraz długość osi, rozstaw podpór i wymagany zakres podnoszenia.
Zapytaj CECHO o No. 19 →Zadzwoń: +48 33 825 04 84- Opis produktu
Podnośnik pewag No. 19 — najważniejsze informacje
PEWAGNo. 19Ręczny mechanizm zębatkowy
ZAKRES NOMINALNY1,5–10 tWedług wybranego wykonania
WYKONANIAKorba / korba zapadkowaDobór do stanowiska
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
RĘCZNY MECHANIZM ZĘBATKOWY
Dobór do średnicy bębna i wysokości jego osi.
Podnośniki pewag No. 19 opracowano do podnoszenia bębnów kablowych. Wersja 1,5 t ma trzy przyspawane łapy, a wykonania 3–10 t obrotowy górny wspornik z zabezpieczeniem oraz regulowany boczny zaczep z zabezpieczeniem.
Dla rozmiarów 3–10 t tabela podaje zakres średnic bębnów od 700 do 3000 mm, zależnie od wykonania. Nie należy przenosić tych zakresów na wersję 1,5 t, dla której producent podaje wysokości trzech podpór.
No. 19 ma korbę bezpieczeństwa, a No. 19a korbę bezpieczeństwa z funkcją zapadkową. Układ podparcia bębna i obciążenie przypadające na każdy podnośnik wymagają indywidualnego doboru.
Zobacz wciągniki i podnośniki →DANE TECHNICZNE PEWAG

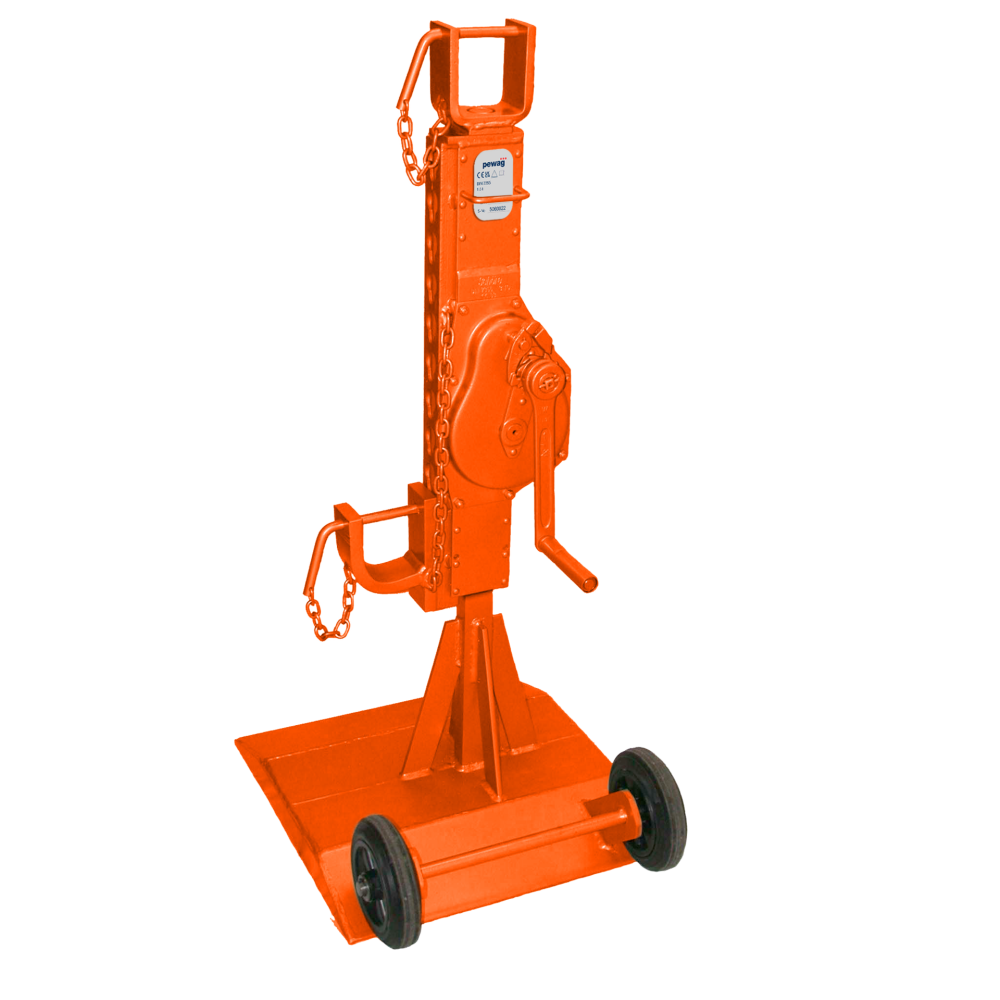

Zdjęcie i tabela doboru No. 19
Porównaj udźwig, skok oraz wymiary potrzebne do prawidłowego ustawienia urządzenia. Dostępność konkretnego wykonania potwierdzamy przy zapytaniu.
Powiększ zdjęcie ↗PARAMETRY URZĄDZENIANa telefonie przesuń tabelę w bok →
| Typ | Udźwig urządzenia [t] | Wysokość [mm] | Skok [mm] | Górna podpora [mm] | Środkowa podpora [mm] | Dolna podpora [mm] | Średnica bębna od [mm] | Średnica bębna do [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|
| No. 19 · 1,5 t | 1,5 | 740 | 265 | 650 | 425 | 200 | — | — | 30 |
| No. 19a · 1,5 t | 1,5 | 740 | 265 | 650 | 425 | 200 | — | — | 30 |
| No. 19 · 3 t | 3 | 1000 | 305 | — | — | — | 700 | 2600 | 64 |
| No. 19a · 3 t | 3 | 1000 | 305 | — | — | — | 700 | 2600 | 64 |
| No. 19 · 5 t | 5 | 1300 | 330 | — | — | — | 930 | 3000 | 70 |
| No. 19a · 5 t | 5 | 1300 | 330 | — | — | — | 930 | 3000 | 70 |
| No. 19 · 10 t | 10 | 1300 | 310 | — | — | — | 1160 | 3000 | 88 |
| No. 19a · 10 t | 10 | 1300 | 310 | — | — | — | 1160 | 3000 | 88 |
Wartości nominalne podano w tonach zgodnie z katalogiem pewag, wymiary w mm, masę w kg/szt. Znak — oznacza brak opublikowanej wartości dla danego wykonania. Litera a oznacza korbę bezpieczeństwa z funkcją zapadkową. Źródło: karta producenta pewag No. 19 ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz No. 19 do konkretnej operacji.
Podaj masę i średnicę bębna, średnicę oraz długość osi, rozstaw podpór i wymagany zakres podnoszenia.
Geometria i skok
Sprawdź wysokość wsunięcia, miejsce na ustawienie urządzenia, pełny ruch elementów i dostęp do rękojeści. Konstrukcja oraz podłoże muszą zapewniać właściwą nośność i stateczność.
Wykonanie i obsługa
Wybierz korbę odpowiednią do miejsca pracy. Montaż, obsługę i kontrolę prowadź według instrukcji dostarczonego wykonania; nie przekraczaj parametrów z jego oznaczenia.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Katalog podnośników zębatkowych pewag ↗ zawiera rodziny, parametry i części zamienne. Do eksploatacji potrzebna jest instrukcja właściwego urządzenia; katalog jej nie zastępuje.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta No. 19 i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Przed użyciem sprawdź listwę zębatą, obudowę, korbę, miejsca podparcia oraz oznaczenia. Uszkodzone urządzenie wyłącz z pracy. Części i sposób naprawy dobieraj według wykonania oraz dokumentacji producenta.
Zobacz zakres serwisu CECHO →PYTANIA O No. 19
Co sprawdzić przed doborem?
Kto produkuje podnośnik No. 19?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy wersja 1,5 t ma taką samą konstrukcję jak większe?
Nie. Ma trzy przyspawane łapy. Wersje 3–10 t wykorzystują obrotowy wspornik i regulowany boczny zaczep z zabezpieczeniami.
Jaki jest skok wersji 3 t?
Dla No. 19 / 19a 3 t katalog podaje skok 305 mm i wysokość urządzenia 1000 mm.
Jakie informacje przesłać do wyceny?
Podaj masę i średnicę bębna, średnicę oraz długość osi, rozstaw podpór i wymagany zakres podnoszenia.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz podnośnik No. 19 z CECHO.
CECHO pomoże dobrać oryginalne urządzenie pewag, wariant korby i wykonanie do warunków pracy.
Wyślij zapytanie o No. 19 →
Zdjęcia stanowiska i tabliczki urządzenia możesz przesłać e-mailem.
