Strona główna » Produkty » Punkty kotwiczenia do ochrony przed upadkiem » Nierdzewny punkt kotwiczenia pewag PLGWI-PSA do ochrony przed upadkiem

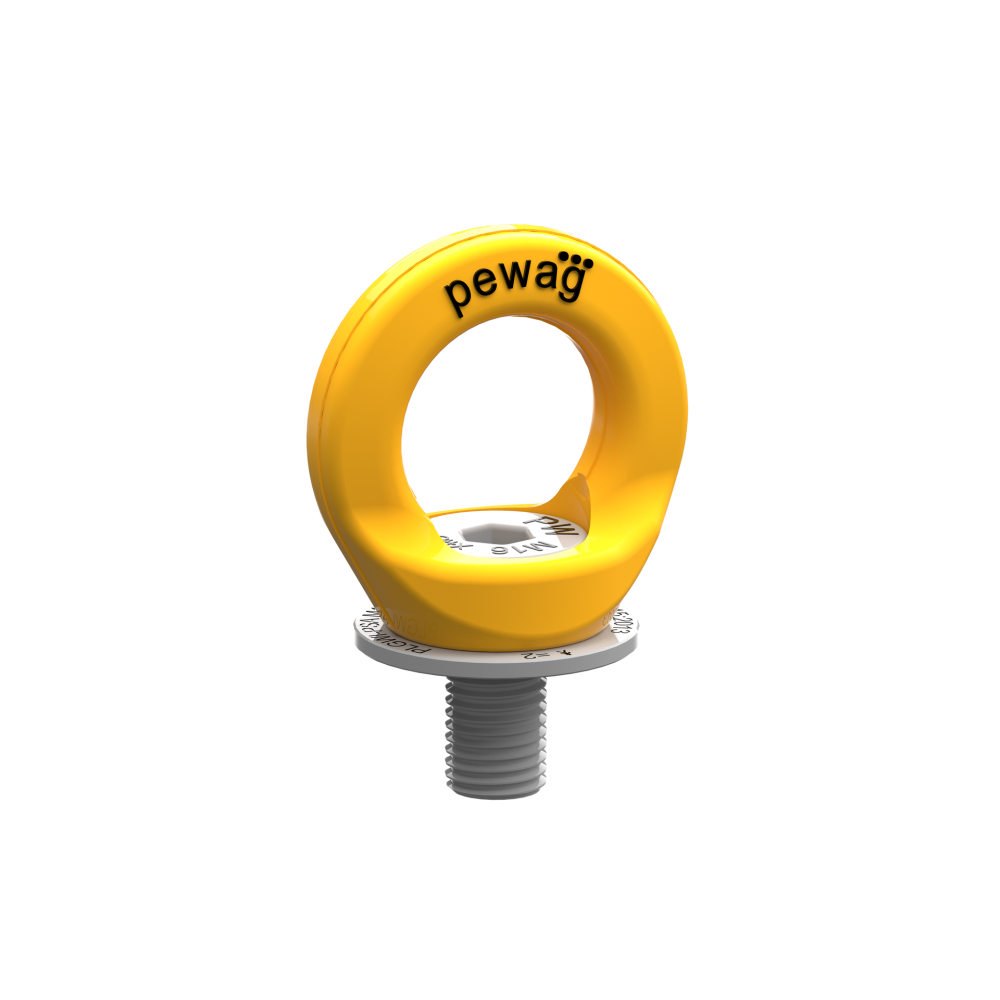

Nierdzewny punkt kotwiczenia pewag PLGWI-PSA do ochrony przed upadkiem
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER PROSECURE · OCHRONA OSÓB
Nierdzewny pewag PLGWI-PSA jest punktem kotwiczenia dla indywidualnego sprzętu chroniącego przed upadkiem z wysokości. Dostępny w M12 dla jednej osoby oraz M16 dla maksymalnie dwóch osób.
1–2 osobyDopuszczalna liczba użytkownikówM12: 1 osoba · M16: 2 osoby
Potrzebujesz doboru punktu kotwiczenia PLGWI-PSA?
Podaj liczbę osób, gwint i warunki montażu.
Zapytaj CECHO o PLGWI-PSA →Zadzwoń: +48 33 825 04 84- Opis produktu
Punkt kotwiczenia pewag PLGWI-PSA — najważniejsze informacje
PEWAG PROSECUREPLGWI-PSAStal nierdzewna duplex
UŻYTKOWNICY1–2 osobyZależnie od gwintu
PRZEZNACZENIEOchrona przed upadkiemOdrębnie od podnoszenia
WSPARCIE CECHODobór i dokumentacjaKontakt z technikiem →
PUNKT KOTWICZENIA DO OCHRONY PRZED UPADKIEM
Nierdzewna konstrukcja do systemu ochrony osób.
Ucho, śruba i tuleja są wykonane ze stali nierdzewnej duplex o wskaźniku PRE(N) 34. Materiał wyróżnia odporność na korozję wżerową, szczelinową i naprężeniową. Warunki środowiska nadal należy sprawdzić dla całego systemu.
Ucho można ustawić o 360° wokół śruby, przed przyłożeniem siły. Montaż odbywa się odpowiednim narzędziem; PLGWI-PSA nie jest wersją Supreme z zapadkami. Śruby o specjalnej długości i identyfikacja peTAG są dostępne na zapytanie.
Punkt jest elementem systemu kotwiczącego typu A według EN 795:2012. Wykonania dopuszczone dla dwóch osób uwzględniają CEN/TS 16415:2013. Uruchomienie wymaga oceny zgodności kompletnego zamocowania i pozostałego wyposażenia.
Nie używaj do podnoszenia ładunków. Liczba osób jest parametrem przeznaczenia tego produktu; nie zastępuje się jej DOR w tonach. Oznaczenia gwintu, użytkowników i numer seryjny służą identyfikacji oraz dokumentowaniu kontroli.
Dobierz system ochrony osób →DANE TECHNICZNE PEWAG

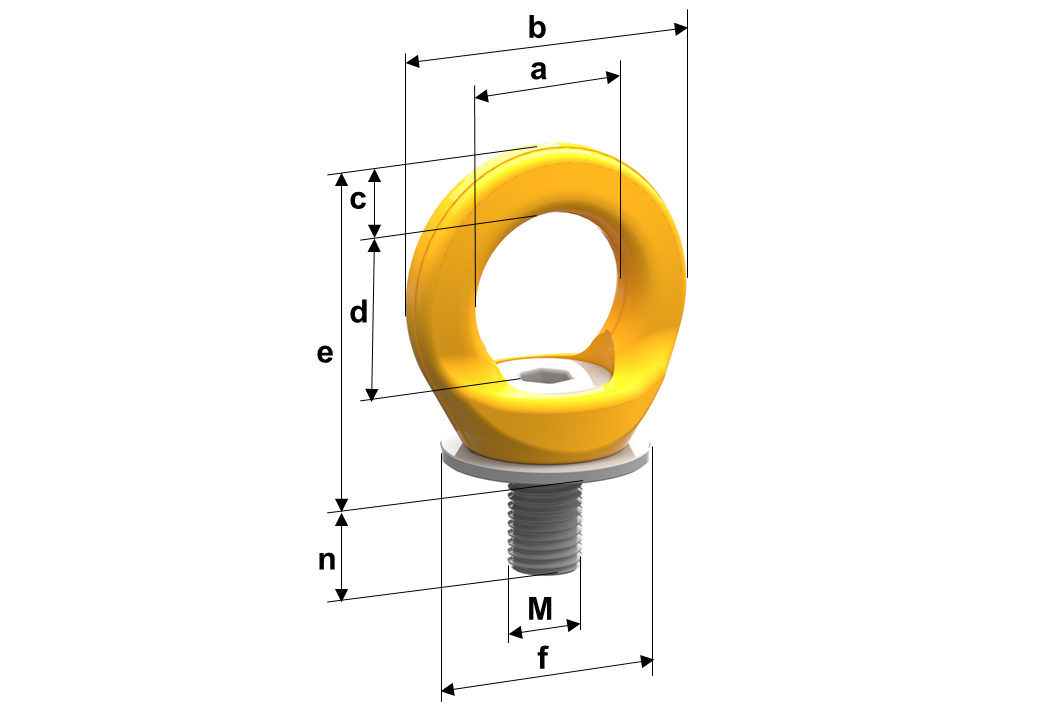

Rysunek wymiarowy i tabela PLGWI-PSA
Dobierz model według liczby osób, gwintu, konstrukcji i kompatybilnego wyposażenia chroniącego przed upadkiem.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | Gwint | Maks. liczba osób | a [mm] | b [mm] | c [mm] | d [mm] | e [mm] | f [mm] | n [mm] | n max [mm] | Imbus [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PLGWI PSA M12 | M12 | 1 | 30 | 55 | 12 | 30 | 59 | 40 | 18 | 160 | 8 | 0,23 |
| PLGWI PSA M16 | M16 | 2 | 35 | 64 | 14 | 35 | 67 | 45 | 23 | 160 | 10 | 0,37 |
| Typ | Maks. liczba osób | Moment przy montażu stałym [Nm] |
|---|---|---|
| PLGWI PSA M12 | 1 | 25 |
| PLGWI PSA M16 | 2 | 50 |
Wymiary w mm, masa w kg/szt. Liczba osób dotyczy kompletnego, prawidłowo zamocowanego punktu używanego zgodnie z instrukcją. Moment dokręcania w tabeli montażu stałego nie jest parametrem nośności. Źródło: karta producenta pewag PLGWI-PSA ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz punkt PSA do stanowiska pracy.
CECHO pomaga dobrać wykonanie i dokumentację. Konstrukcję oraz kompletny system zabezpieczenia powinien ocenić kompetentny specjalista.
Podłoże i gwint
Wkręcaj wyłącznie w stal lub staliwo. Instrukcja wymaga potwierdzenia wytrzymałości konstrukcji na co najmniej 13 kN na osobę; zastosowane wymagania mogą wymagać większej wartości. Minimalne zazębienie: 1×M w stali, 1,25×M w staliwie.
Montaż oraz kontrola
Zapewnij pełne przyleganie do płaskiej powierzchni i właściwą głębokość otworu. Nie stosuj dodatkowych podkładek pod punktem ani samodzielnie nie skracaj śruby. Ustaw ucho w kierunku przewidywanej siły przed użyciem.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Instrukcja PLGWI-PSA, wydanie 09/2023 (EN) ↗. Przed zastosowaniem sprawdź instrukcję we właściwym języku oraz dokumentację całego systemu kotwiczenia.
Dokumentacja producenta obejmuje instrukcję oraz deklarację włączenia. Dobór punktu wymaga oceny kompletnego systemu i konstrukcji, do której zostanie zamocowany.
Karta PLGWI-PSA i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Sprawdzaj stan przed każdym użyciem. Przeglądy przez kompetentną osobę wykonuje się co najmniej raz w roku, a warunki pracy mogą wymagać krótszego terminu. Po zatrzymaniu upadku natychmiast wycofaj punkt z użytkowania; powrót wymaga pisemnego dopuszczenia po właściwej ocenie.
Zobacz zakres serwisu CECHO →PYTANIA O PLGWI-PSA
Co sprawdzić przed doborem?
Kto produkuje punkt kotwiczenia PLGWI-PSA?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy można podnosić ładunki tym punktem?
Nie. PLGWI-PSA jest przeznaczony do ochrony osób przed upadkiem. Nie stosuj do niego tabel DOR punktów PLGW/PLGWI do ładunków.
Czy można wkręcić punkt bezpośrednio w beton lub aluminium?
Nie. Instrukcja dopuszcza zamocowanie w stali lub staliwie, przy spełnieniu wymagań gwintu i potwierdzeniu wytrzymałości konstrukcji.
Co zrobić po zatrzymaniu upadku?
Natychmiast wycofać punkt z użytkowania. Ponowne dopuszczenie wymaga oceny i pisemnego potwierdzenia przez kompetentną osobę.
Jakie są ograniczenia środowiskowe?
Instrukcja punktu przewiduje −40°C do +280°C. Ten zakres nie określa temperatury dopuszczalnej dla szelek, łączników i całego systemu. Nie obracaj punktu pod obciążeniem.
Jakie informacje przesłać do wyceny?
Prześlij liczbę użytkowników, gwint i długość śruby, materiał i dokumentację konstrukcji, miejsce montażu oraz informacje o wyposażeniu chroniącym przed upadkiem.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz punkt kotwiczenia PLGWI-PSA z CECHO.
CECHO dostarcza oryginalne punkty pewag PSA i pomaga dobrać wykonanie oraz dokumentację dla stanowiska pracy.
Wyślij zapytanie o PLGWI-PSA →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
