Strona główna » Produkty » Punkty mocujące » Akcesoria do punktów » Nakrętka do punktów podnoszenia pewag PLMS

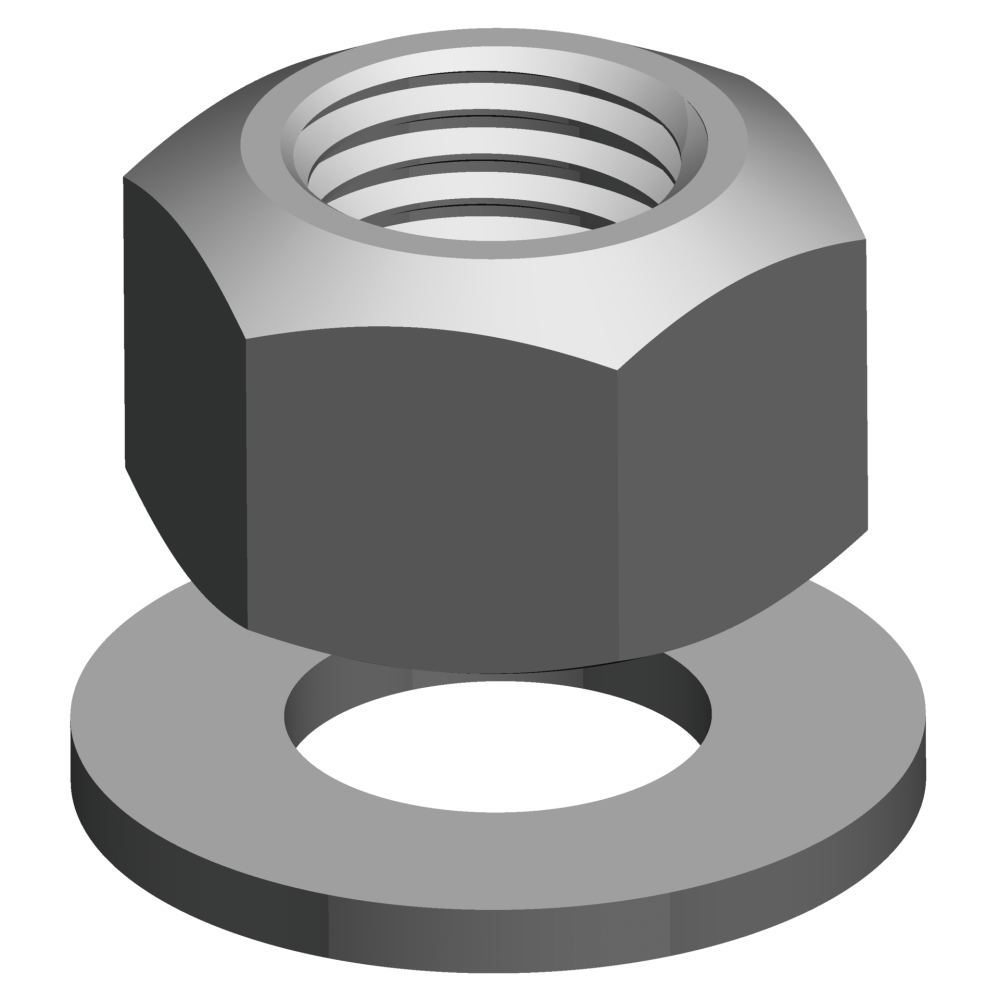

Nakrętka do punktów podnoszenia pewag PLMS
Producent: pewagDystrybucja i dobór: CECHO
PEWAG PROFILIFT · ORYGINALNE AKCESORIA
PLMS to nakrętki do punktów podnoszenia pewag, często stosowane ze śrubami o długości specjalnej lub maksymalnej. Rodzina obejmuje rozmiary metryczne M8–M100.
M8–M100 Dobór wykonania18 rozmiarów
Potrzebujesz doboru nakrętki PLMS?
Prześlij oznaczenia punktu i zdjęcie potrzebnego elementu.
Zapytaj CECHO o PLMS →Zadzwoń: +48 33 825 04 84- Opis produktu
Nakrętka do punktów podnoszenia pewag PLMS — najważniejsze informacje
ORYGINALNE PEWAGPLMSAkcesorium do punktów
DOBÓRM8–M10018 rozmiarów
ZGODNOŚĆModel i wykonaniePorównaj pełne oznaczenia
WSPARCIE CECHODobór i dokumentacjaKontakt z technikiem →
AKCESORIA DO PUNKTÓW PODNOSZENIA
Nakrętka do punktów podnoszenia pewag PLMS.
W zakresie M8–M48 oferowany jest zestaw nakrętki DIN 980 V w klasie wytrzymałości 10 i podkładki. Od M56 stosowana jest nakrętka DIN 6331 o wysokości 1,5 średnicy gwintu; dodatkowa podkładka nie jest wymagana.
Dobierz gwint, długość śruby, wysokość nakrętki i konstrukcję podłoża. Nośność kompletnego połączenia wynika z dokumentacji właściwego punktu i warunków jego montażu, a nie z samej średnicy nakrętki.
Zobacz akcesoria zawiesiowe →DANE TECHNICZNE PEWAG

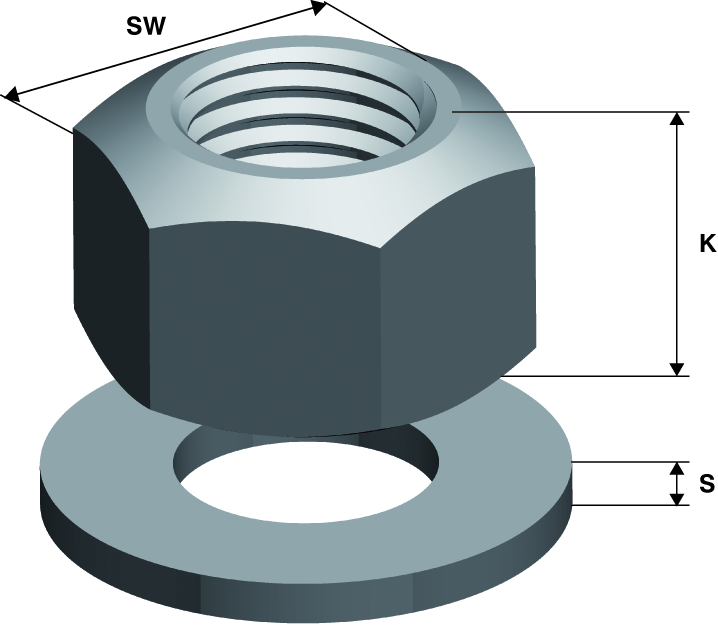

Rysunek wymiarowy i tabela PLMS
Porównaj oznaczenie i wymagania montażowe. CECHO pomoże dobrać część do konkretnego punktu.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | Gwint | Skok P [mm] | SW [mm] | K [mm] | S [mm] |
|---|---|---|---|---|---|
| PLMS 8 | M8 | 1,25 | 13 | 8 | 1,6 |
| PLMS 10 | M10 | 1,5 | 17 | 10 | 2 |
| PLMS 12 | M12 | 1,75 | 19 | 12 | 2,5 |
| PLMS 14 | M14 | 2 | 22 | 14 | 3 |
| PLMS 16 | M16 | 2 | 24 | 16 | 3 |
| PLMS 18 | M18 | 2,5 | 27 | 18 | 4 |
| PLMS 20 | M20 | 2,5 | 30 | 20 | 4 |
| PLMS 24 | M24 | 3 | 36 | 24 | 4 |
| PLMS 30 | M30 | 3,5 | 46 | 30 | 5 |
| PLMS 36 | M36 | 4 | 55 | 36 | 6 |
| PLMS 42 | M42 | 4,5 | 65 | 42 | 7 |
| PLMS 48 | M48 | 5 | 75 | 48 | 8 |
| PLMS 56 | M56 | 5,5 | 85 | 84 | — |
| PLMS 64 | M64 | 6 | 95 | 96 | — |
| PLMS 72 | M72 | 6 | 105 | 108 | - |
| PLMS 80 | M80 | 6 | 115 | 120 | - |
| PLMS 90 | M90 | 6 | 130 | 135 | - |
| PLMS 100 | M100 | 6 | 145 | 150 | - |
Wymiary w mm. S oznacza grubość podkładki. Od M56 dodatkowej podkładki nie stosuje się; znak „—” nie oznacza wartości zerowej. Źródło: karta producenta pewag PLMS ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz PLMS z CECHO.
Pomagamy ustalić właściwe wykonanie na podstawie oznaczeń i zdjęć użytkowanego punktu.
Wykonanie
Porównaj gwint, długość, konstrukcję i zakres dostawy. W razie wersji specjalnej prześlij rysunek lub dokumentację punktu.
Montaż i kontrola
Wymianę oraz kontrolę wykonuje kompetentny personel według dokumentacji właściwego punktu. Przed użyciem sprawdź kompletność i prawidłowe działanie.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Stosuj dokumentację punktu, do którego dobierana jest część. CECHO pomaga ustalić właściwą instrukcję i wykonanie.
Dokumentację części zamiennej i zakres dostawy uzgodnij przy zapytaniu.
Karta PLMS i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Przegląd punktu przed wymianą pozwala ocenić również stan pozostałych elementów. Uszkodzeń ucha, korpusu i gwintu nie usuwa się przez samą wymianę akcesorium.
Zobacz zakres serwisu CECHO →PYTANIA O PLMS
Co sprawdzić przed doborem?
Kto produkuje nakrętkę PLMS?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy część pasuje do każdego punktu z podobnym gwintem?
Nie. Zgodność wymaga potwierdzenia modelu, wersji i rozmiaru części. Sam wygląd lub średnica gwintu nie wystarczają.
Jakie informacje przesłać do wyceny?
Podaj model i oznaczenia punktu oraz prześlij zdjęcie poszukiwanej części.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz nakrętkę PLMS z CECHO.
CECHO dostarcza oryginalne akcesoria pewag i pomaga potwierdzić ich zgodność z użytkowanym punktem.
Wyślij zapytanie o PLMS →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
