Strona główna » Produkty » Wciągniki, Podnośniki » Podnośniki zębatkowe pewag » Mechanizm zębatkowy do zabudowy pewag No. 13 / 13a
Mechanizm zębatkowy do zabudowy pewag No. 13 / 13a
Producent: pewagDystrybucja i dobór: CECHO
PEWAG · PODNOŚNIKI ZĘBATKOWE
Uniwersalny mechanizm zębatkowy pewag No. 13 jest dostarczany bez powłoki malarskiej do zabudowy w konstrukcji. W zależności od kierunku montażu może służyć do pchania lub ciągnięcia.
1,5–10 tUdźwig nominalny8 wariantów katalogowych
Potrzebujesz doboru mechanizmu zębatkowego No. 13?
Prześlij kierunek i wartość obciążenia, potrzebny skok, rysunek zabudowy i warunki środowiskowe.
Zapytaj CECHO o No. 13 →Zadzwoń: +48 33 825 04 84- Opis produktu
Mechanizm zębatkowy pewag No. 13 — najważniejsze informacje
PEWAGNo. 13Ręczny mechanizm zębatkowy
ZAKRES NOMINALNY1,5–10 tWedług wybranego wykonania
WYKONANIAKorba / korba zapadkowaDobór do stanowiska
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
RĘCZNY MECHANIZM ZĘBATKOWY
Ręczny mechanizm do pchania i ciągnięcia.
Uniwersalny mechanizm zębatkowy pewag No. 13 jest dostarczany bez powłoki malarskiej do zabudowy w konstrukcji. W zależności od kierunku montażu może służyć do pchania lub ciągnięcia.
Standardowe wykonania mają udźwigi nominalne 1,5–10 t oraz skok 300 lub 350 mm. Producent dopuszcza wykonania specjalne o skoku od 100 do 3000 mm i dostosowanie obudowy do zastosowania; parametry takiej wersji uzgadnia się osobno.
No. 13 ma korbę bezpieczeństwa, a No. 13a wersję z funkcją zapadkową. Projekt zabudowy musi zapewnić właściwe przeniesienie sił i prowadzenie ruchu.
Zobacz wciągniki i podnośniki →DANE TECHNICZNE PEWAG

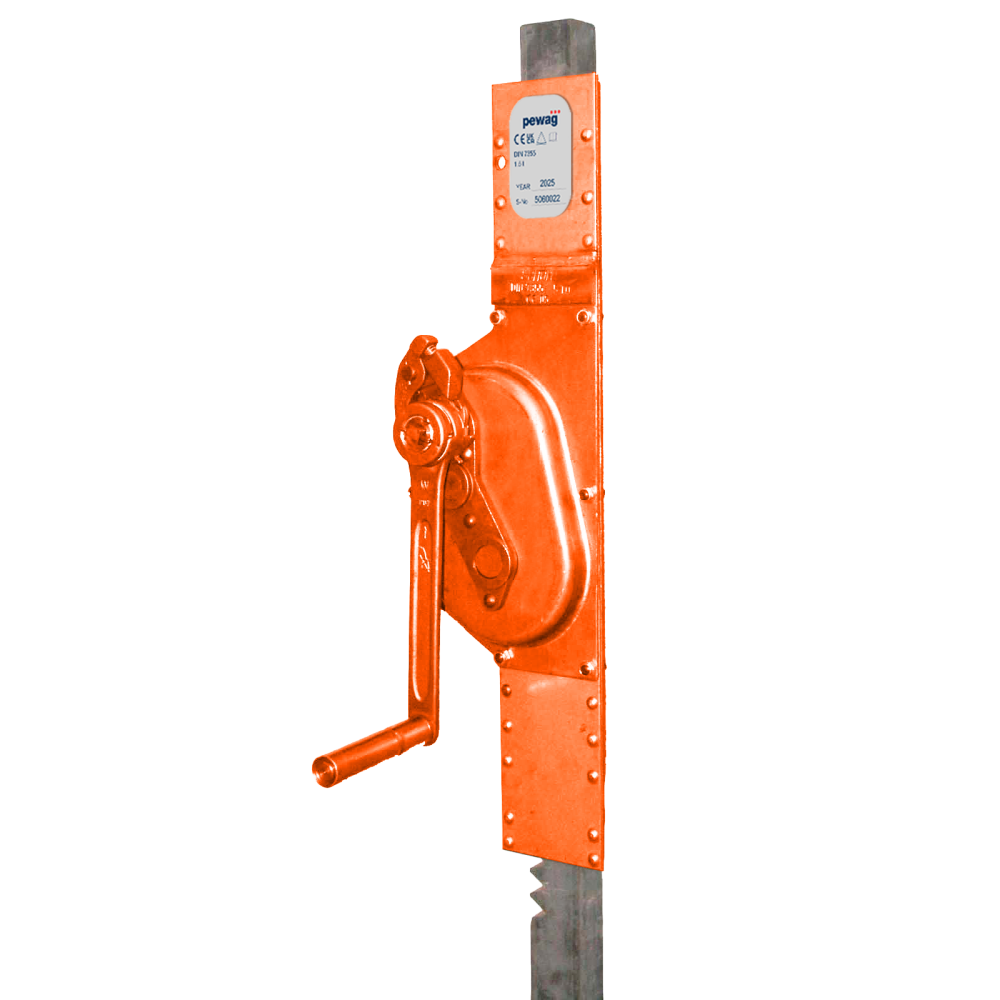

Zdjęcie i tabela doboru No. 13
Porównaj udźwig, skok oraz wymiary potrzebne do prawidłowego ustawienia urządzenia. Dostępność konkretnego wykonania potwierdzamy przy zapytaniu.
Powiększ zdjęcie ↗PARAMETRY URZĄDZENIANa telefonie przesuń tabelę w bok →
| Typ | Udźwig nominalny [t] | Wysokość [mm] | Skok [mm] | Masa [kg/szt.] |
|---|---|---|---|---|
| No. 13 · 1,5 t | 1,5 | 675 | 350 | 12 |
| No. 13a · 1,5 t | 1,5 | 675 | 350 | 12 |
| No. 13 · 3 t | 3 | 675 | 350 | 20 |
| No. 13a · 3 t | 3 | 675 | 350 | 20 |
| No. 13 · 5 t | 5 | 675 | 300 | 24 |
| No. 13a · 5 t | 5 | 675 | 300 | 24 |
| No. 13 · 10 t | 10 | 675 | 300 | 42 |
| No. 13a · 10 t | 10 | 675 | 300 | 42 |
Wartości nominalne podano w tonach zgodnie z katalogiem pewag, wymiary w mm, masę w kg/szt. Znak — oznacza brak opublikowanej wartości dla danego wykonania. Litera a oznacza korbę bezpieczeństwa z funkcją zapadkową. Źródło: karta producenta pewag No. 13 ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz No. 13 do konkretnej operacji.
Prześlij kierunek i wartość obciążenia, potrzebny skok, rysunek zabudowy i warunki środowiskowe.
Geometria i skok
Sprawdź wysokość wsunięcia, miejsce na ustawienie urządzenia, pełny ruch elementów i dostęp do rękojeści. Konstrukcja oraz podłoże muszą zapewniać właściwą nośność i stateczność.
Wykonanie i obsługa
Wybierz korbę odpowiednią do miejsca pracy. Montaż, obsługę i kontrolę prowadź według instrukcji dostarczonego wykonania; nie przekraczaj parametrów z jego oznaczenia.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Katalog podnośników zębatkowych pewag ↗ zawiera rodziny, parametry i części zamienne. Do eksploatacji potrzebna jest instrukcja właściwego urządzenia; katalog jej nie zastępuje.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta No. 13 i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Przed użyciem sprawdź listwę zębatą, obudowę, korbę, miejsca podparcia oraz oznaczenia. Uszkodzone urządzenie wyłącz z pracy. Części i sposób naprawy dobieraj według wykonania oraz dokumentacji producenta.
Zobacz zakres serwisu CECHO →PYTANIA O No. 13
Co sprawdzić przed doborem?
Kto produkuje mechanizm zębatkowy No. 13?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy można zamówić inny skok?
Producent oferuje na zapytanie wykonania o skoku 100–3000 mm oraz dopasowanie obudowy. Udźwig i wymiary takiego wykonania wymagają osobnego potwierdzenia.
Czy urządzenie jest malowane?
Standardowy mechanizm No. 13 producent opisuje jako niepomalowany. Warunki ochrony antykorozyjnej należy ustalić dla zabudowy.
Jakie informacje przesłać do wyceny?
Prześlij kierunek i wartość obciążenia, potrzebny skok, rysunek zabudowy i warunki środowiskowe.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz mechanizm zębatkowy No. 13 z CECHO.
CECHO pomoże dobrać oryginalne urządzenie pewag, wariant korby i wykonanie do warunków pracy.
Wyślij zapytanie o No. 13 →
Zdjęcia stanowiska i tabliczki urządzenia możesz przesłać e-mailem.
