Lina stalowa 6x36 WS IWRC
KATALOG CECHO · DOBÓR DLA FIRM
Lina stalowa 6×36 WS IWRC z rdzeniem stalowym. Parametry dla 29 średnic od 8 do 64 mm i klas 1770 oraz 1960 N/mm². Dobór wykonania według specyfikacji.
8–64 mmŚrednice w tabeli
Klasy 1770 / 1960 N/mm²
Klasy 1770 / 1960 N/mm²
Dobierzmy właściwą linę.
Prześlij dane zastosowania, specyfikację i potrzebną długość.
Zapytaj o dobór i wycenę →+48 33 825 04 84biuro@cecho.pl- Opis produktu
KONSTRUKCJA6×36 WS IWRCKonstrukcja WS, rdzeń stalowy IWRC
ŚREDNICE W TABELI8–64 mm29 średnic do doboru
KLASA WYTRZYMAŁOŚCI1770 / 1960 N/mm²Siła zrywająca w kN zależnie od średnicy
NORMA LINYPN-EN 12385-4Według specyfikacji produktu
DOKUMENTACJADeklaracja zgodnościInstrukcja użytkowaniaWSPARCIE TECHNICZNEKontrola i serwisUzgodnij zakres z technikiemMinimalna siła zrywająca liny nie jest jej dopuszczalnym obciążeniem roboczym ani udźwigiem urządzenia.
LINY STALOWE DLA PRZEMYSŁU
Lina stalowa 6×36 WS IWRC — dobór wersji ze stalowym rdzeniem
Kliknij, aby powiększyć.
W tej karcie przedstawiamy konstrukcję 6×36 WS z rdzeniem IWRC, czyli niezależną liną stalową. Zestawienie parametrów pomaga działom zakupów i utrzymania ruchu określić wymagane wykonanie, długość oraz dokumentację potrzebną do zapytania.
IWRC — rdzeń stalowy
Rodzaj rdzenia odróżnia tę pozycję od 6×36 WS FC. Zachowaj oznaczenie IWRC w specyfikacji zamówienia i nie przenoś wartości z tabeli wersji z rdzeniem włókiennym.
Szeroki zakres średnic
Tabela obejmuje 29 średnic od 8 do 64 mm. Dla każdej podano masę 100 m liny i oddzielne siły zrywające w klasach 1770 oraz 1960 N/mm².
DOBÓR DO KONKRETNEGO ZASTOSOWANIA
Dobierzmy linę według pełnej specyfikacji.
Do przygotowania oferty potrzebujemy trzech grup informacji. Jeżeli nie masz pełnych danych, prześlij dostępne dokumenty i zdjęcia oznaczeń.
IWRC, klasa i średnica
Wskaż konstrukcję 6×36 WS IWRC, średnicę oraz wymaganą klasę 1770 albo 1960 N/mm². Prześlij wymagania dotyczące kierunku i rodzaju zwicia.
Długość i warunki pracy
Podaj długość, liczbę odcinków, wymagane zakończenia oraz warunki eksploatacji. Określ potrzebny termin, aby uzgodnić wykonanie i dostawę.
Wersje IWRC i FC wymagają osobnego doboru.
Taka sama średnica i oznaczenie 6×36 WS nie oznaczają identycznych parametrów przy innym rdzeniu. Nie zamieniaj wersji na podstawie samego porównania sił zrywających.
PARAMETRY TECHNICZNE

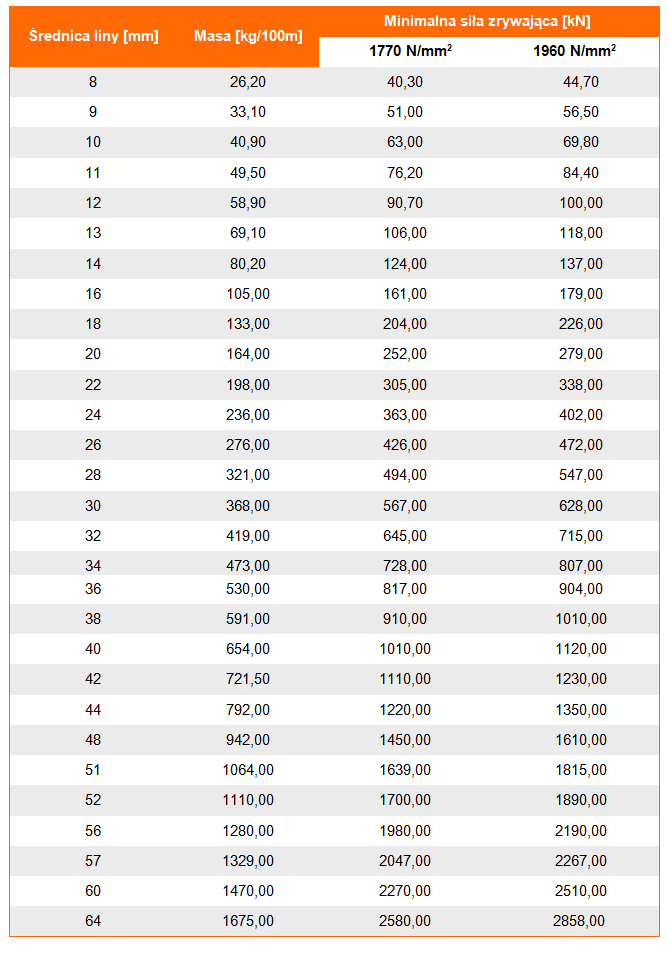

Średnica, masa i minimalna siła zrywająca
Masa dotyczy 100 metrów liny, a minimalna siła zrywająca jest podana w kN. Porównuj wartości we właściwej kolumnie klasy wytrzymałości.
Na telefonie przesuń tabelę w bok, aby zobaczyć wszystkie kolumny.
| Średnica liny [mm] | Masa [kg/100m] | Minimalna siła zrywająca [kN] | |
|---|---|---|---|
| 1770 N/mm² | 1960 N/mm² | ||
| 8 | 26,20 | 40,30 | 44,70 |
| 9 | 33,10 | 51,00 | 56,50 |
| 10 | 40,90 | 63,00 | 69,80 |
| 11 | 49,50 | 76,20 | 84,40 |
| 12 | 58,90 | 90,70 | 100,00 |
| 13 | 69,10 | 106,00 | 118,00 |
| 14 | 80,20 | 124,00 | 137,00 |
| 16 | 105,00 | 161,00 | 179,00 |
| 18 | 133,00 | 204,00 | 226,00 |
| 20 | 164,00 | 252,00 | 279,00 |
| 22 | 198,00 | 305,00 | 338,00 |
| 24 | 236,00 | 363,00 | 402,00 |
| 26 | 276,00 | 426,00 | 472,00 |
| 28 | 321,00 | 494,00 | 547,00 |
| 30 | 368,00 | 567,00 | 628,00 |
| 32 | 419,00 | 645,00 | 715,00 |
| 34 | 473,00 | 728,00 | 807,00 |
| 36 | 530,00 | 817,00 | 904,00 |
| 38 | 591,00 | 910,00 | 1010,00 |
| 40 | 654,00 | 1010,00 | 1120,00 |
| 42 | 721,50 | 1110,00 | 1230,00 |
| 44 | 792,00 | 1220,00 | 1350,00 |
| 48 | 942,00 | 1450,00 | 1610,00 |
| 51 | 1064,00 | 1639,00 | 1815,00 |
| 52 | 1110,00 | 1700,00 | 1890,00 |
| 56 | 1280,00 | 1980,00 | 2190,00 |
| 57 | 1329,00 | 2047,00 | 2267,00 |
| 60 | 1470,00 | 2270,00 | 2510,00 |
| 64 | 1675,00 | 2580,00 | 2858,00 |
Tabela dotyczy konstrukcji 6×36 WS IWRC. Parametry zamawianego wykonania należy potwierdzić w jego dokumentacji.
Siła zrywająca to nie DOR ani udźwig.
Nie traktuj wartości siły zrywającej jako dopuszczalnego obciążenia roboczego. Wybór liny musi uwzględniać wymagania urządzenia, sposób prowadzenia i warunki pracy całego układu.
DOKUMENTACJA LINY
Deklaracja zgodności i instrukcja
Do produktu przewidziano deklarację zgodności i instrukcję użytkowania. Specyfikacja liny wskazuje normę PN-EN 12385-4.
Zachowaj dokumentację dostarczonej liny. Przed montażem porównaj oznaczenie i parametry z wymaganiami urządzenia.
POMOC W EKSPLOATACJI
Skontaktuj się z technikiem
Chcesz omówić stan liny, kontrolę lub serwis? Prześlij dane urządzenia i opis problemu. Zakres pomocy, miejsce i termin ustalimy indywidualnie.
+48 692 943 742
dskwarek@cecho.pl
Zdjęcia pomagają przygotować konsultację, ale nie zastępują wymaganej oceny technicznej.
PYTANIA PRZED ZAPYTANIEM
6×36 WS IWRC — pytania o dobór liny
Co oznacza IWRC w tej linie?

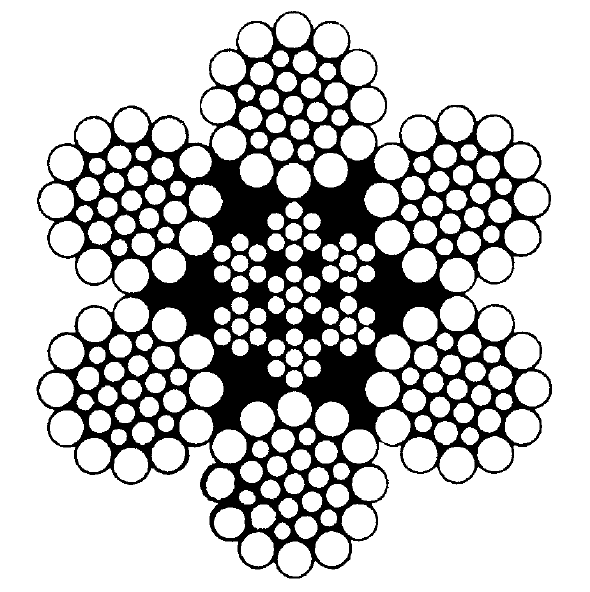

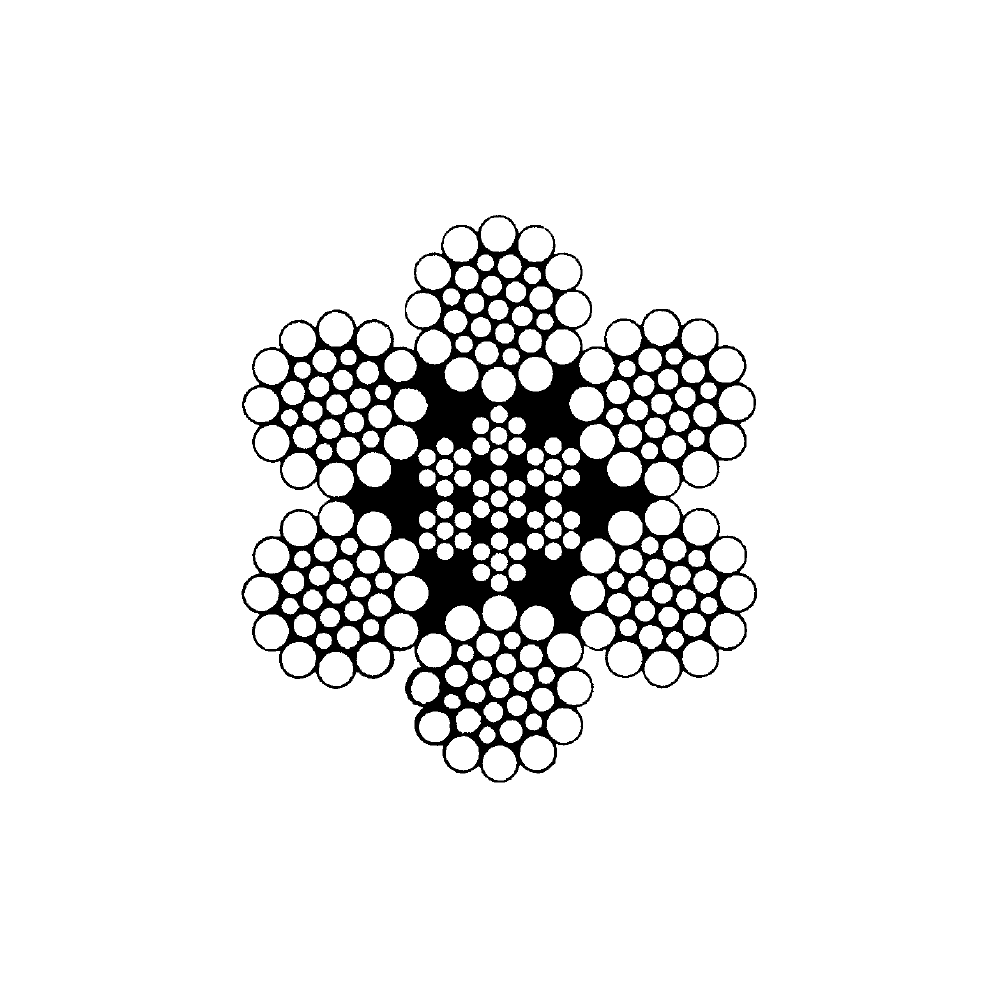

IWRC określa rdzeń w postaci niezależnej liny stalowej. Przekrój pokazuje rdzeń stalowy otoczony sześcioma splotkami zewnętrznymi.
Czy tabela dotyczy także 6×36 WS FC?
Nie. Ta tabela jest przypisana do konstrukcji 6×36 WS IWRC. Wersja z rdzeniem włókiennym FC ma oddzielną kartę i własne parametry.
Jakie wykonania zwicia można zamówić?
Specyfikacja obejmuje liny lewe i prawe, przeciwzwite i współzwite: sZ, zZ, zS, sS. Wymagane wykonanie oraz możliwość dostarczenia potwierdzimy na podstawie zapytania.
Czy minimalna siła zrywająca oznacza udźwig?
Nie. Minimalna siła zrywająca jest podana w kiloniutonach (kN). Nie jest dopuszczalnym obciążeniem roboczym ani udźwigiem urządzenia. Dobór wymaga uwzględnienia dokumentacji i warunków całego układu linowego.
Jak uzyskać ofertę i wsparcie techniczne?
Prześlij specyfikację liny, jej średnicę, wymaganą długość oraz dane urządzenia. W sprawach kontroli lub serwisu skontaktuj się z technikiem, aby uzgodnić zakres, miejsce i termin pomocy.
DOBÓR I OFERTA DLA FIRM
Potrzebujesz liny 6×36 WS IWRC?
Prześlij specyfikację, wymagane wymiary i dane zastosowania. Uzgodnimy wykonanie i przygotujemy ofertę.
