Lina stalowa 6x36 WS FC
KATALOG CECHO · DOBÓR DLA FIRM
Lina stalowa 6×36 WS FC z rdzeniem włókiennym. Średnice 8–60 mm, dwie klasy wytrzymałości i tabela parametrów do zapytania. Dobór wykonania i długości dla firm.
8–60 mmŚrednice w tabeli
Klasy 1770 / 1960 N/mm²
Klasy 1770 / 1960 N/mm²
Dobierzmy właściwą linę.
Prześlij dane zastosowania, specyfikację i potrzebną długość.
Zapytaj o dobór i wycenę →+48 33 825 04 84biuro@cecho.pl- Opis produktu
KONSTRUKCJA6×36 WS FCKonstrukcja WS, rdzeń włókienny FC
ŚREDNICE W TABELI8–60 mm27 średnic do doboru
KLASA WYTRZYMAŁOŚCI1770 / 1960 N/mm²Siła zrywająca w kN zależnie od średnicy
NORMA LINYPN-EN 12385-4Według specyfikacji produktu
DOKUMENTACJADeklaracja zgodnościInstrukcja użytkowaniaWSPARCIE TECHNICZNEKontrola i serwisUzgodnij zakres z technikiemMinimalna siła zrywająca liny nie jest jej dopuszczalnym obciążeniem roboczym ani udźwigiem urządzenia.
LINY STALOWE DLA PRZEMYSŁU

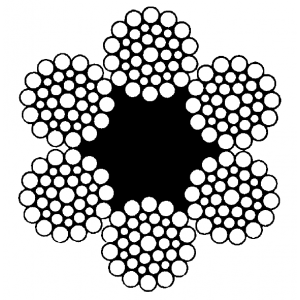

Lina stalowa 6×36 WS FC — wersja z rdzeniem włókiennym
Kliknij, aby powiększyć.
Ta karta dotyczy konstrukcji 6×36 WS z rdzeniem włókiennym FC. Zawiera przekrój liny oraz zestawienie 27 średnic, ich mas i minimalnych sił zrywających. To punkt wyjścia do przygotowania zapytania o wykonanie odpowiadające dokumentacji zastosowania.
FC — rdzeń włókienny
Oznaczenie FC jest istotną częścią specyfikacji. Odróżnia tę linę od wersji 6×36 WS IWRC z rdzeniem stalowym; nie należy przenosić parametrów pomiędzy tymi kartami.
Dwie klasy w czytelnej tabeli
Wartości dla 1770 i 1960 N/mm² są podane w osobnych kolumnach. Sprawdź klasę wymaganą w dokumentacji, średnicę i długość, zanim porównasz oferty.
DOBÓR DO KONKRETNEGO ZASTOSOWANIA
Dobierzmy linę według pełnej specyfikacji.
Do przygotowania oferty potrzebujemy trzech grup informacji. Jeżeli nie masz pełnych danych, prześlij dostępne dokumenty i zdjęcia oznaczeń.
Rdzeń, klasa i długość
Wskaż konstrukcję 6×36 WS FC, średnicę, klasę 1770 albo 1960 N/mm², długość i liczbę odcinków. Zachowaj oznaczenie rdzenia FC.
Zwicie i warunki pracy
Podaj wymagany kierunek i rodzaj zwicia, sposób przygotowania końców, warunki eksploatacji oraz potrzebny termin. Szczegóły potwierdzimy w ofercie.
Nie zamieniaj wersji FC na IWRC tylko na podstawie tabeli.
Rodzaj rdzenia i pełna konstrukcja muszą odpowiadać wymaganiom zastosowania. Wyższa siła zrywająca innej liny nie oznacza automatycznie, że będzie właściwym zamiennikiem.
PARAMETRY TECHNICZNE

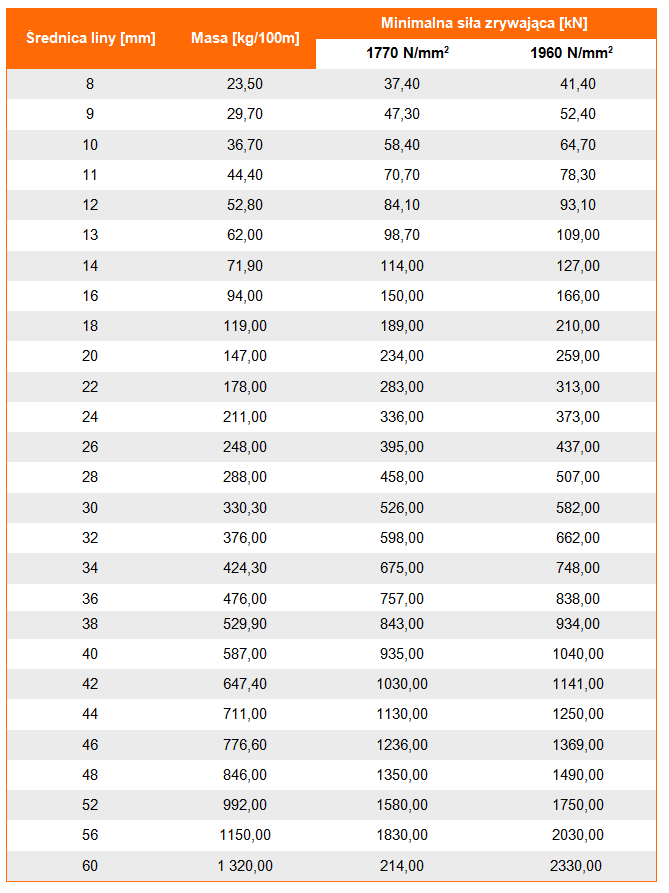

Średnica, masa i minimalna siła zrywająca
Masa dotyczy 100 metrów liny, a minimalna siła zrywająca jest podana w kN. Porównuj wartości we właściwej kolumnie klasy wytrzymałości.
Na telefonie przesuń tabelę w bok, aby zobaczyć wszystkie kolumny.
| Średnica liny [mm] | Masa [kg/100m] | Minimalna siła zrywająca [kN] | |
|---|---|---|---|
| 1770 N/mm² | 1960 N/mm² | ||
| 8 | 23,50 | 37,40 | 41,40 |
| 9 | 29,70 | 47,30 | 52,40 |
| 10 | 36,70 | 58,40 | 64,70 |
| 11 | 44,40 | 70,70 | 78,30 |
| 12 | 52,80 | 84,10 | 93,10 |
| 13 | 62,00 | 98,70 | 109,00 |
| 14 | 71,90 | 114,00 | 127,00 |
| 16 | 94,00 | 150,00 | 166,00 |
| 18 | 119,00 | 189,00 | 210,00 |
| 20 | 147,00 | 234,00 | 259,00 |
| 22 | 178,00 | 283,00 | 313,00 |
| 24 | 211,00 | 336,00 | 373,00 |
| 26 | 248,00 | 395,00 | 437,00 |
| 28 | 288,00 | 458,00 | 507,00 |
| 30 | 330,30 | 526,00 | 582,00 |
| 32 | 376,00 | 598,00 | 662,00 |
| 34 | 424,30 | 675,00 | 748,00 |
| 36 | 476,00 | 757,00 | 838,00 |
| 38 | 529,90 | 843,00 | 934,00 |
| 40 | 587,00 | 935,00 | 1040,00 |
| 42 | 647,40 | 1030,00 | 1141,00 |
| 44 | 711,00 | 1130,00 | 1250,00 |
| 46 | 776,60 | 1236,00 | 1369,00 |
| 48 | 846,00 | 1350,00 | 1490,00 |
| 52 | 992,00 | 1580,00 | 1750,00 |
| 56 | 1150,00 | 1830,00 | 2030,00 |
| 60 | 1 320,00 | 2100,00 | 2330,00 |
Tabela dotyczy konstrukcji 6×36 WS FC. Parametry zamawianego wykonania należy potwierdzić w jego dokumentacji.
Siła zrywająca to nie DOR ani udźwig.
Nie traktuj wartości siły zrywającej jako dopuszczalnego obciążenia roboczego. Wybór liny musi uwzględniać wymagania urządzenia, sposób prowadzenia i warunki pracy całego układu.
DOKUMENTACJA LINY
Deklaracja zgodności i instrukcja
Do produktu przewidziano deklarację zgodności i instrukcję użytkowania. Specyfikacja liny wskazuje normę PN-EN 12385-4.
Zachowaj dokumentację dostarczonej liny. Przed montażem porównaj oznaczenie i parametry z wymaganiami urządzenia.
POMOC W EKSPLOATACJI
Skontaktuj się z technikiem
Chcesz omówić stan liny, kontrolę lub serwis? Prześlij dane urządzenia i opis problemu. Zakres pomocy, miejsce i termin ustalimy indywidualnie.
+48 692 943 742
dskwarek@cecho.pl
Zdjęcia pomagają przygotować konsultację, ale nie zastępują wymaganej oceny technicznej.
PYTANIA PRZED ZAPYTANIEM
6×36 WS FC — pytania o dobór liny

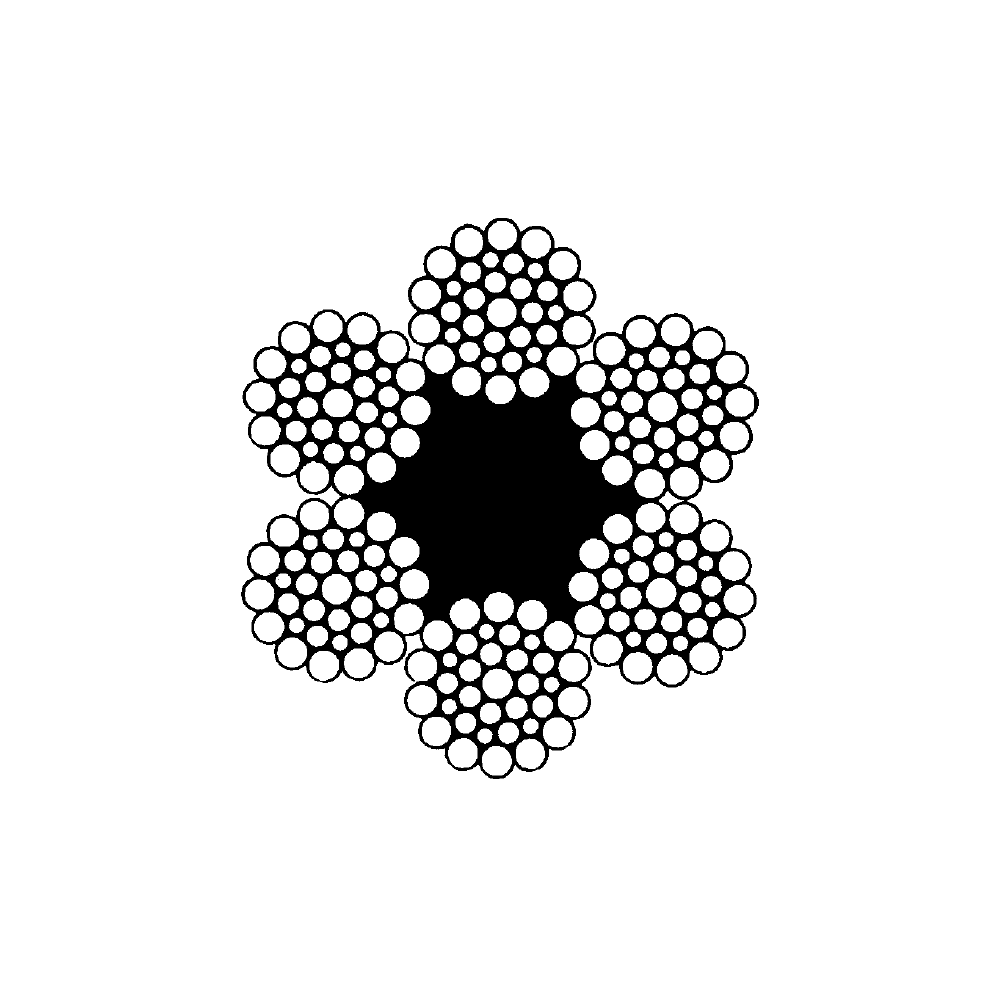

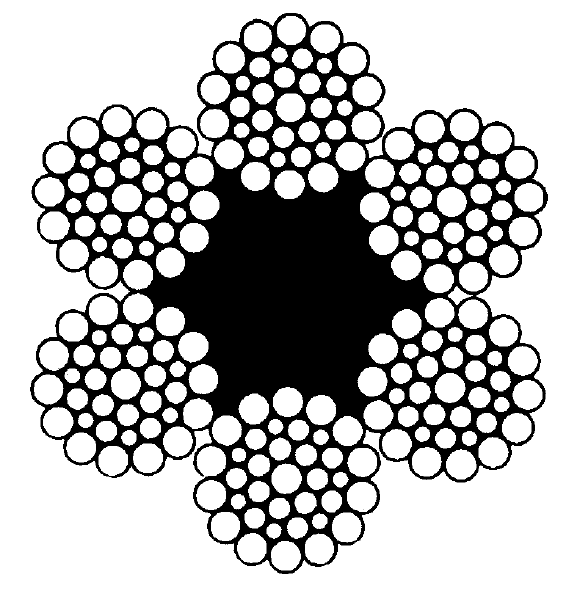

Jaki rdzeń ma lina 6×36 WS FC?
Wersja FC ma rdzeń włókienny. Na przekroju jest otoczony sześcioma splotkami zewnętrznymi; wersja ze stalowym rdzeniem IWRC stanowi osobną pozycję katalogową.
Jak czytać masę i siłę zrywającą?
Masa w tabeli dotyczy 100 m liny. Minimalną siłę zrywającą odczytaj w wierszu właściwej średnicy i kolumnie wymaganej klasy wytrzymałości.
Jakie wykonania zwicia obejmuje specyfikacja?
Specyfikacja obejmuje liny lewe i prawe, przeciwzwite i współzwite: sZ, zZ, zS, sS. Wymagany wariant i możliwość jego dostarczenia potwierdzimy przy zapytaniu.
Czy minimalna siła zrywająca oznacza udźwig?
Nie. Minimalna siła zrywająca jest podana w kiloniutonach (kN). Nie jest dopuszczalnym obciążeniem roboczym ani udźwigiem urządzenia. Dobór wymaga uwzględnienia dokumentacji i warunków całego układu linowego.
Jak uzyskać ofertę i wsparcie techniczne?
Prześlij specyfikację liny, jej średnicę, wymaganą długość oraz dane urządzenia. W sprawach kontroli lub serwisu skontaktuj się z technikiem, aby uzgodnić zakres, miejsce i termin pomocy.
DOBÓR I OFERTA DLA FIRM
Potrzebujesz liny 6×36 WS FC?
Prześlij specyfikację, wymagane wymiary i dane zastosowania. Uzgodnimy wykonanie i przygotujemy ofertę.
