Lina stalowa 6x19s IWRC
KATALOG CECHO · DOBÓR DLA FIRM
Lina stalowa 6×19S IWRC z rdzeniem stalowym. Tabela średnic 6–40 mm dla klas 1770 i 1960 N/mm². Dobór wykonania, długości i oferty do potrzeb firmy.
6–40 mmŚrednice w tabeli
Klasy 1770 / 1960 N/mm²
Klasy 1770 / 1960 N/mm²
Dobierzmy właściwą linę.
Prześlij dane zastosowania, specyfikację i potrzebną długość.
Zapytaj o dobór i wycenę →+48 33 825 04 84biuro@cecho.pl- Opis produktu
KONSTRUKCJA6×19S IWRCSześć splotek, rdzeń stalowy IWRC
ŚREDNICE W TABELI6–40 mm21 średnic do doboru
KLASA WYTRZYMAŁOŚCI1770 / 1960 N/mm²Siła zrywająca w kN zależnie od średnicy
NORMA LINYPN-EN 12385-4Według specyfikacji produktu
DOKUMENTACJADeklaracja zgodnościInstrukcja użytkowaniaWSPARCIE TECHNICZNEKontrola i serwisUzgodnij zakres z technikiemMinimalna siła zrywająca liny nie jest jej dopuszczalnym obciążeniem roboczym ani udźwigiem urządzenia.
LINY STALOWE DLA PRZEMYSŁU

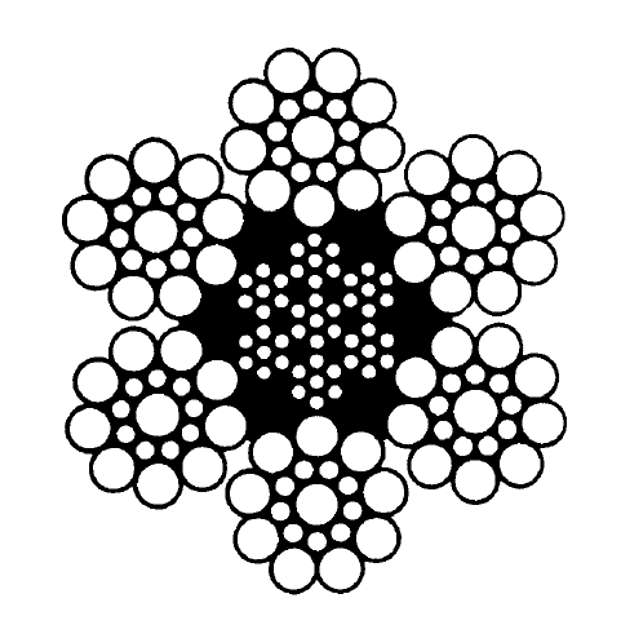

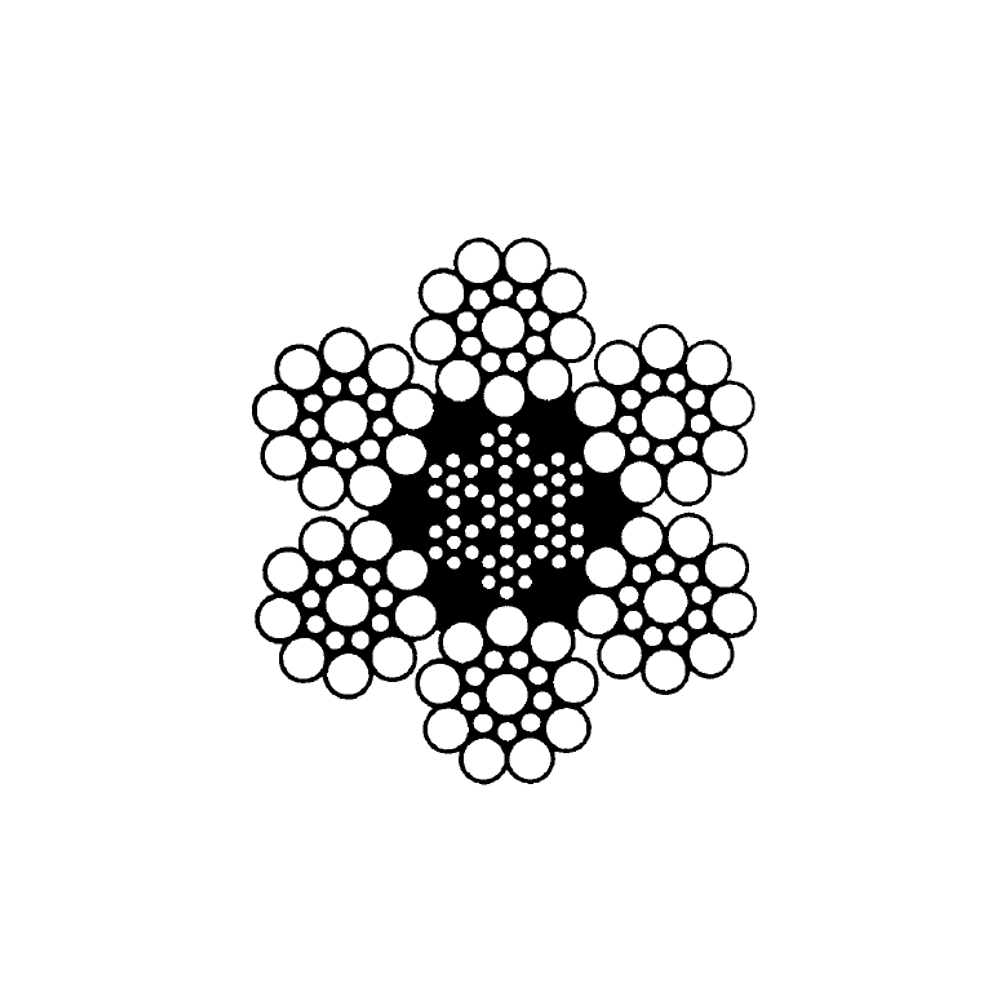

Lina stalowa 6×19S IWRC — konstrukcja Seale z rdzeniem stalowym
Kliknij, aby powiększyć.
Szukasz liny 6×19S IWRC do wymiany w urządzeniu lub do określonego zastosowania przemysłowego? Ta karta zestawia przekrój konstrukcji oraz parametry 21 średnic. Prześlij wymagania urządzenia i pełne oznaczenie liny — na tej podstawie przygotujemy dobór i ofertę.
6×19S — sześć splotek w konstrukcji Seale
Na przekroju widać sześć zewnętrznych splotek otaczających rdzeń. Oznaczenie S jest częścią konstrukcji; przy zapytaniu zachowaj pełny zapis 6×19S IWRC, nie tylko liczbę 6×19.
IWRC — niezależny rdzeń stalowy
Rdzeń stalowy odróżnia tę linę od konstrukcji z rdzeniem włókiennym FC. Przy wymianie porównaj zarówno rodzaj rdzenia, jak i pozostałe wymagania specyfikacji.
Dwie klasy, oddzielne wartości siły zrywającej
Tabela obejmuje klasy 1770 i 1960 N/mm². Wartości dla tej samej średnicy odczytuj z kolumny odpowiadającej wymaganemu wykonaniu.
DOBÓR DO KONKRETNEGO ZASTOSOWANIA
Dobierzmy linę według pełnej specyfikacji.
Do przygotowania oferty potrzebujemy trzech grup informacji. Jeżeli nie masz pełnych danych, prześlij dostępne dokumenty i zdjęcia oznaczeń.
Średnica, klasa i długość
Wskaż wymaganą średnicę, klasę 1770 albo 1960 N/mm², długość i liczbę odcinków. Zachowaj oznaczenia konstrukcji Seale oraz rdzenia IWRC.
Zwicie i przygotowanie końców
Podaj wymagany kierunek i rodzaj zwicia, sposób przygotowania końców oraz warunki pracy. Jeżeli dane są niepełne, prześlij dostępne materiały do konsultacji.
Sama średnica i wyższa siła zrywająca nie wystarczą do wyboru zamiennika.
Konstrukcja, rdzeń, zwicie i parametry muszą odpowiadać wymaganiom zastosowania. Nie zastępuj tej liny inną konstrukcją wyłącznie na podstawie porównania jednej kolumny tabeli.

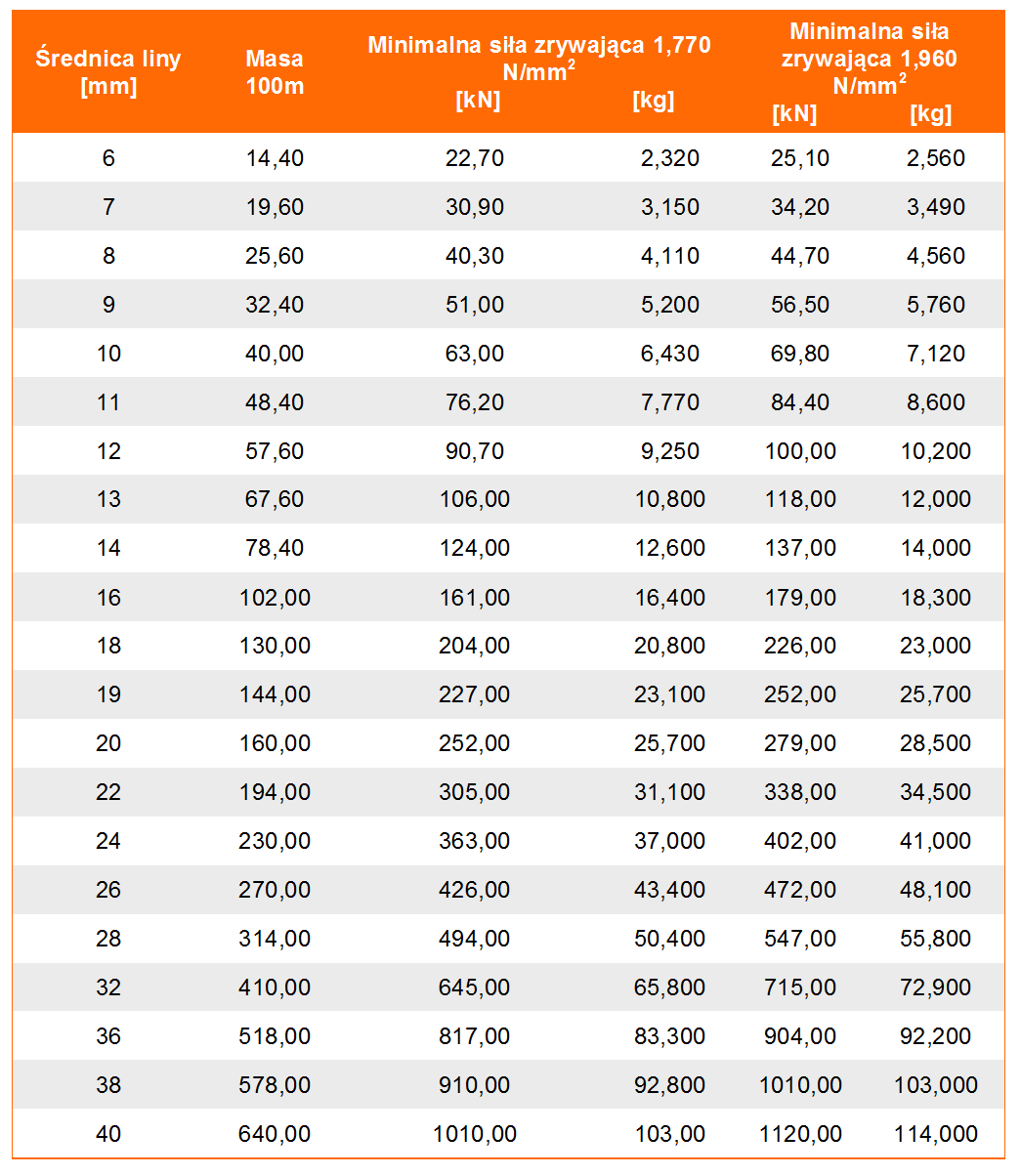

PARAMETRY TECHNICZNE
Średnica, masa i minimalna siła zrywająca
Masa dotyczy 100 metrów liny, a minimalna siła zrywająca jest podana w kN. Porównuj wartości we właściwej kolumnie klasy wytrzymałości.
Na telefonie przesuń tabelę w bok, aby zobaczyć wszystkie kolumny.
| Średnica liny [mm] | Masa [kg/100m] | Minimalna siła zrywająca [kN] | |
|---|---|---|---|
| 1770 N/mm² | 1960 N/mm² | ||
| 6 | 14,40 | 22,70 | 25,10 |
| 7 | 19,60 | 30,90 | 34,20 |
| 8 | 25,60 | 40,30 | 44,70 |
| 9 | 32,40 | 51,00 | 56,50 |
| 10 | 40,00 | 63,00 | 69,80 |
| 11 | 48,40 | 76,20 | 84,40 |
| 12 | 57,60 | 90,70 | 100,00 |
| 13 | 67,60 | 106,00 | 118,00 |
| 14 | 78,40 | 124,00 | 137,00 |
| 16 | 102,00 | 161,00 | 179,00 |
| 18 | 130,00 | 204,00 | 226,00 |
| 19 | 144,00 | 227,00 | 252,00 |
| 20 | 160,00 | 252,00 | 279,00 |
| 22 | 194,00 | 305,00 | 338,00 |
| 24 | 230,00 | 363,00 | 402,00 |
| 26 | 270,00 | 426,00 | 472,00 |
| 28 | 314,00 | 494,00 | 547,00 |
| 32 | 410,00 | 645,00 | 715,00 |
| 36 | 518,00 | 817,00 | 904,00 |
| 38 | 578,00 | 910,00 | 1010,00 |
| 40 | 640,00 | 1010,00 | 1120,00 |
Tabela dotyczy konstrukcji 6×19S IWRC. Parametry zamawianego wykonania należy potwierdzić w jego dokumentacji.
Siła zrywająca to nie DOR ani udźwig.
Nie traktuj wartości siły zrywającej jako dopuszczalnego obciążenia roboczego. Wybór liny musi uwzględniać wymagania urządzenia, sposób prowadzenia i warunki pracy całego układu.
DOKUMENTACJA LINY
Deklaracja zgodności i instrukcja
Do produktu przewidziano deklarację zgodności i instrukcję użytkowania. Specyfikacja liny wskazuje normę PN-EN 12385-4.
Zachowaj dokumentację dostarczonej liny. Przed montażem porównaj oznaczenie i parametry z wymaganiami urządzenia.
POMOC W EKSPLOATACJI
Skontaktuj się z technikiem
Chcesz omówić stan liny, kontrolę lub serwis? Prześlij dane urządzenia i opis problemu. Zakres pomocy, miejsce i termin ustalimy indywidualnie.
+48 692 943 742
dskwarek@cecho.pl
Zdjęcia pomagają przygotować konsultację, ale nie zastępują wymaganej oceny technicznej.
PYTANIA PRZED ZAPYTANIEM
6×19S IWRC — pytania o dobór liny
Co oznacza 6×19S IWRC?
6×19S oznacza sześciosplotkową konstrukcję Seale. IWRC wskazuje niezależny rdzeń stalowy. Pełne oznaczenie pozwala odróżnić tę linę od innych konstrukcji 6×19.
Jakie średnice i klasy są ujęte w tabeli?
Tabela zawiera 21 średnic od 6 do 40 mm oraz parametry dla klas 1770 i 1960 N/mm². W zapytaniu wskaż właściwy wiersz, klasę i wymaganą długość; wykonanie potwierdzimy w ofercie.
Czy można zamienić rdzeń IWRC na FC?
Nie należy uznawać wersji IWRC i FC za automatycznie zamienne. Przy wymianie wymagany rodzaj rdzenia i całą konstrukcję należy sprawdzić w dokumentacji zastosowania.
Czy minimalna siła zrywająca oznacza udźwig?
Nie. Minimalna siła zrywająca jest podana w kiloniutonach (kN). Nie jest dopuszczalnym obciążeniem roboczym ani udźwigiem urządzenia. Dobór wymaga uwzględnienia dokumentacji i warunków całego układu linowego.
Jak uzyskać ofertę i wsparcie techniczne?
Prześlij specyfikację liny, jej średnicę, wymaganą długość oraz dane urządzenia. W sprawach kontroli lub serwisu skontaktuj się z technikiem, aby uzgodnić zakres, miejsce i termin pomocy.
DOBÓR I OFERTA DLA FIRM
Potrzebujesz liny 6×19S IWRC?
Prześlij specyfikację, wymagane wymiary i dane zastosowania. Uzgodnimy wykonanie i przygotujemy ofertę.
