Lina stalowa 6x19 FC
KATALOG CECHO · DOBÓR DLA FIRM
Lina stalowa 6×19 FC z rdzeniem włókiennym. Średnice 3–18 mm i tabela sił zrywających dla klas 1770 oraz 1960 N/mm². Prześlij specyfikację do doboru.
3–18 mmŚrednice w tabeli
Klasy 1770 / 1960 N/mm²
Klasy 1770 / 1960 N/mm²
Dobierzmy właściwą linę.
Prześlij dane zastosowania, specyfikację i potrzebną długość.
Zapytaj o dobór i wycenę →+48 33 825 04 84biuro@cecho.pl- Opis produktu
KONSTRUKCJA6×19 FCSześć splotek, rdzeń włókienny
ŚREDNICE W TABELI3–18 mm14 średnic do doboru
KLASA WYTRZYMAŁOŚCI1770 / 1960 N/mm²Siła zrywająca w kN zależnie od średnicy
NORMA LINYPN-EN 12385-4Według specyfikacji produktu
DOKUMENTACJADeklaracja zgodnościInstrukcja użytkowaniaWSPARCIE TECHNICZNEKontrola i serwisUzgodnij zakres z technikiemMinimalna siła zrywająca liny nie jest jej dopuszczalnym obciążeniem roboczym ani udźwigiem urządzenia.
LINY STALOWE DLA PRZEMYSŁU

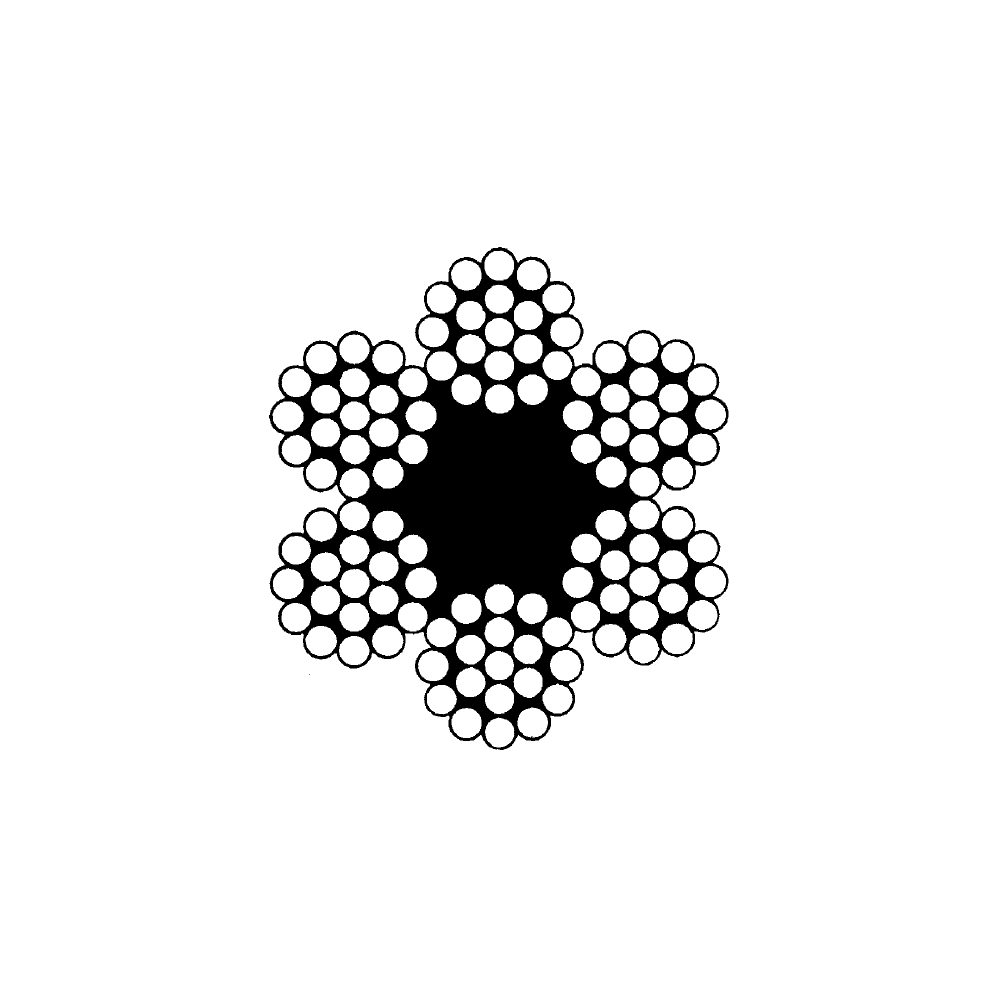

Lina stalowa 6×19 FC — parametry dwóch klas wytrzymałości
Kliknij, aby powiększyć.
Konstrukcja 6×19 FC obejmuje sześć splotek po dziewiętnaście drutów oraz rdzeń włókienny. Na tej karcie zestawiamy 14 średnic i dwie klasy wytrzymałości, aby ułatwić przygotowanie zapytania o właściwe wykonanie i długość liny.
Dwie klasy, oddzielne wartości
Minimalne siły zrywające dla 1770 i 1960 N/mm² przedstawiono w osobnych kolumnach. Korzystaj z kolumny odpowiadającej specyfikacji wymaganej liny.
Pełne oznaczenie zamiast samej średnicy
Oznaczenia 6×19 FC nie należy skracać przy zamówieniu do samej średnicy. Konstrukcja, rdzeń, klasa i zwicie wspólnie opisują wymagane wykonanie.
DOBÓR DO KONKRETNEGO ZASTOSOWANIA
Dobierzmy linę według pełnej specyfikacji.
Do przygotowania oferty potrzebujemy trzech grup informacji. Jeżeli nie masz pełnych danych, prześlij dostępne dokumenty i zdjęcia oznaczeń.
Klasa, średnica i długość
Wskaż konstrukcję 6×19 FC, klasę 1770 lub 1960 N/mm², średnicę, wymaganą długość i liczbę odcinków.
Zwicie i przygotowanie odcinków
Podaj wymagany kierunek oraz rodzaj zwicia, sposób zakończenia i termin zapotrzebowania. Szczegóły wykonania potwierdzimy w ofercie.
Nie wybieraj zamiennika jedynie na podstawie wyższej siły zrywającej.
Klasa wytrzymałości i konstrukcja muszą odpowiadać wymaganiom zastosowania. Lina o tej samej średnicy, lecz innym rdzeniu lub zwiciu, nie jest automatycznie właściwym zamiennikiem.
PARAMETRY TECHNICZNE

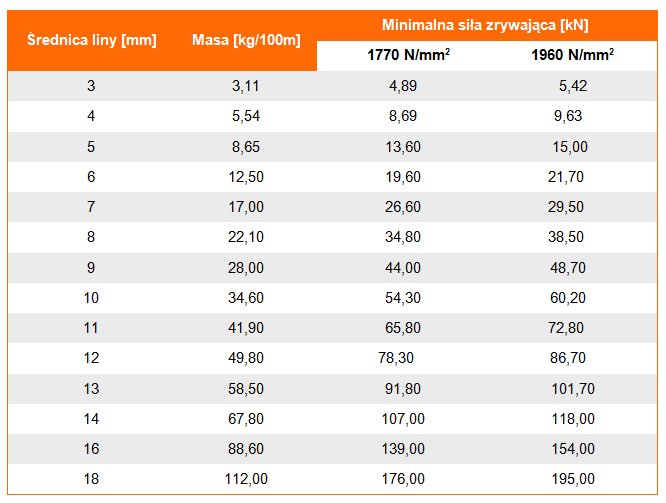

Średnica, masa i minimalna siła zrywająca
Masa dotyczy 100 metrów liny, a minimalna siła zrywająca jest podana w kN. Porównuj wartości we właściwej kolumnie klasy wytrzymałości.
Na telefonie przesuń tabelę w bok, aby zobaczyć wszystkie kolumny.
| Średnica liny [mm] | Masa [kg/100m] | Minimalna siła zrywająca [kN] | |
|---|---|---|---|
| 1770 N/mm² | 1960 N/mm² | ||
| 3 | 3,11 | 4,89 | 5,42 |
| 4 | 5,54 | 8,69 | 9,63 |
| 5 | 8,65 | 13,60 | 15,00 |
| 6 | 12,50 | 19,60 | 21,70 |
| 7 | 17,00 | 26,60 | 29,50 |
| 8 | 22,10 | 34,80 | 38,50 |
| 9 | 28,00 | 44,00 | 48,70 |
| 10 | 34,60 | 54,30 | 60,20 |
| 11 | 41,90 | 65,80 | 72,80 |
| 12 | 49,80 | 78,30 | 86,70 |
| 13 | 58,50 | 91,80 | 101,70 |
| 14 | 67,80 | 107,00 | 118,00 |
| 16 | 88,60 | 139,00 | 154,00 |
| 18 | 112,00 | 176,00 | 195,00 |
Tabela dotyczy konstrukcji 6×19 FC. Parametry zamawianego wykonania należy potwierdzić w jego dokumentacji.
Siła zrywająca to nie DOR ani udźwig.
Nie traktuj wartości siły zrywającej jako dopuszczalnego obciążenia roboczego. Wybór liny musi uwzględniać wymagania urządzenia, sposób prowadzenia i warunki pracy całego układu.
DOKUMENTACJA LINY
Deklaracja zgodności i instrukcja
Do produktu przewidziano deklarację zgodności i instrukcję użytkowania. Specyfikacja liny wskazuje normę PN-EN 12385-4.
Zachowaj dokumentację dostarczonej liny. Przed montażem porównaj oznaczenie i parametry z wymaganiami urządzenia.
POMOC W EKSPLOATACJI
Skontaktuj się z technikiem
Chcesz omówić stan liny, kontrolę lub serwis? Prześlij dane urządzenia i opis problemu. Zakres pomocy, miejsce i termin ustalimy indywidualnie.
+48 692 943 742
dskwarek@cecho.pl
Zdjęcia pomagają przygotować konsultację, ale nie zastępują wymaganej oceny technicznej.
PYTANIA PRZED ZAPYTANIEM
6×19 FC — pytania o dobór liny
Co oznacza FC w nazwie liny 6×19 FC?
FC oznacza rdzeń włókienny. Jest to ważna część oznaczenia konstrukcji; przy wymianie należy zachować zgodność z dokumentacją zastosowania.
Czym różnią się kolumny 1770 i 1960 N/mm²?
Wskazują minimalne siły zrywające dla dwóch klas wytrzymałości. Właściwą klasę określają wymagania urządzenia lub zastosowania, a nie sama wielkość wartości w tabeli.
Jakie zwicie można wskazać w zapytaniu?
Specyfikacja obejmuje liny lewe i prawe, przeciwzwite i współzwite: sZ, zZ, zS, sS. Prześlij wymagane oznaczenie; możliwość dostarczenia konkretnego wykonania potwierdzimy indywidualnie.
Czy minimalna siła zrywająca oznacza udźwig?
Nie. Minimalna siła zrywająca jest podana w kiloniutonach (kN). Nie jest dopuszczalnym obciążeniem roboczym ani udźwigiem urządzenia. Dobór wymaga uwzględnienia dokumentacji i warunków całego układu linowego.
Jak uzyskać ofertę i wsparcie techniczne?
Prześlij specyfikację liny, jej średnicę, wymaganą długość oraz dane urządzenia. W sprawach kontroli lub serwisu skontaktuj się z technikiem, aby uzgodnić zakres, miejsce i termin pomocy.
