Lina stalowa 19x7
KATALOG CECHO · DOBÓR DLA FIRM
Lina stalowa 19×7 o ograniczonej odkrętności, z rdzeniem stalowym. Parametry dla średnic 4–16 mm i klasy 1960 N/mm². Dobór według wymagań urządzenia.
4–16 mmŚrednice w tabeli
Klasa 1960 N/mm²
Klasa 1960 N/mm²
Dobierzmy właściwą linę.
Prześlij dane zastosowania, specyfikację i potrzebną długość.
Zapytaj o dobór i wycenę →+48 33 825 04 84biuro@cecho.pl- Opis produktu
KONSTRUKCJA19×7Rdzeń stalowy, ograniczona odkrętność
ŚREDNICE W TABELI4–16 mm12 średnic do doboru
KLASA WYTRZYMAŁOŚCI1960 N/mm²Siła zrywająca w kN zależnie od średnicy
NORMA LINYPN-EN 12385-4Według specyfikacji produktu
DOKUMENTACJADeklaracja zgodnościInstrukcja użytkowaniaWSPARCIE TECHNICZNEKontrola i serwisUzgodnij zakres z technikiemMinimalna siła zrywająca liny nie jest jej dopuszczalnym obciążeniem roboczym ani udźwigiem urządzenia.
LINY STALOWE DLA PRZEMYSŁU
Lina stalowa 19×7 z rdzeniem stalowym
Kliknij, aby powiększyć.
Lina 19×7 jest konstrukcją z rdzeniem stalowym, opisaną w specyfikacji CECHO jako lina o ograniczonej odkrętności. Karta ułatwia porównanie średnicy, masy i minimalnej siły zrywającej oraz przygotowanie zapytania dla działu zakupów lub utrzymania ruchu.
Ograniczona odkrętność
Nie utożsamiaj tego określenia z pełną nieodkrętnością. Przy wymianie zachowaj konstrukcję i pozostałe wymagania wskazane w dokumentacji urządzenia.
Parametry konkretnego wykonania
Tabela zawiera 12 średnic dla klasy 1960 N/mm². Samo dopasowanie średnicy nie wystarcza do wyboru zamiennika: istotne są również pełne oznaczenie i wymagania układu linowego.
DOBÓR DO KONKRETNEGO ZASTOSOWANIA
Dobierzmy linę według pełnej specyfikacji.
Do przygotowania oferty potrzebujemy trzech grup informacji. Jeżeli nie masz pełnych danych, prześlij dostępne dokumenty i zdjęcia oznaczeń.
Konstrukcja i wymiary
Wskaż oznaczenie 19×7, średnicę, klasę 1960 N/mm², wymaganą długość i liczbę odcinków. Prześlij wymagania dotyczące zwicia i zakończeń.
Warunki pracy
Opisz sposób prowadzenia liny, warunki użytkowania i termin zapotrzebowania. Jeśli brakuje danych, prześlij zdjęcia oznaczeń i dostępne dokumenty.
Nie zastępuj liny wyłącznie na podstawie średnicy.
Konstrukcja 19×7 o ograniczonej odkrętności nie jest automatycznym zamiennikiem innych konstrukcji. Zgodność wykonania należy potwierdzić według dokumentacji urządzenia.
PARAMETRY TECHNICZNE

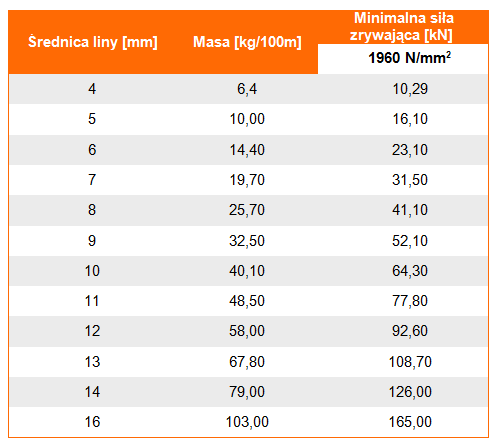

Średnica, masa i minimalna siła zrywająca
Masa dotyczy 100 metrów liny, a minimalna siła zrywająca jest podana w kN. Tabela dotyczy klasy 1960 N/mm².
Na telefonie przesuń tabelę w bok, aby zobaczyć wszystkie kolumny.
| Średnica liny [mm] | Masa [kg/100m] | Minimalna siła zrywająca [kN] 1960 N/mm² |
|---|---|---|
| 4 | 6,4 | 10,29 |
| 5 | 10,00 | 16,10 |
| 6 | 14,40 | 23,10 |
| 7 | 19,70 | 31,50 |
| 8 | 25,70 | 41,10 |
| 9 | 32,50 | 52,10 |
| 10 | 40,10 | 64,30 |
| 11 | 48,50 | 77,80 |
| 12 | 58,00 | 92,60 |
| 13 | 67,80 | 108,70 |
| 14 | 79,00 | 126,00 |
| 16 | 103,00 | 165,00 |
Tabela dotyczy konstrukcji 19×7. Parametry zamawianego wykonania należy potwierdzić w jego dokumentacji.
Siła zrywająca to nie DOR ani udźwig.
Nie traktuj wartości siły zrywającej jako dopuszczalnego obciążenia roboczego. Wybór liny musi uwzględniać wymagania urządzenia, sposób prowadzenia i warunki pracy całego układu.
DOKUMENTACJA LINY
Deklaracja zgodności i instrukcja
Do produktu przewidziano deklarację zgodności i instrukcję użytkowania. Specyfikacja liny wskazuje normę PN-EN 12385-4.
Zachowaj dokumentację dostarczonej liny. Przed montażem porównaj oznaczenie i parametry z wymaganiami urządzenia.
POMOC W EKSPLOATACJI
Skontaktuj się z technikiem
Chcesz omówić stan liny, kontrolę lub serwis? Prześlij dane urządzenia i opis problemu. Zakres pomocy, miejsce i termin ustalimy indywidualnie.
+48 692 943 742
dskwarek@cecho.pl
Zdjęcia pomagają przygotować konsultację, ale nie zastępują wymaganej oceny technicznej.
PYTANIA PRZED ZAPYTANIEM
19×7 — pytania o dobór liny
Jaki rdzeń ma lina 19×7?
Specyfikacja tej karty wskazuje rdzeń stalowy. Przy zamówieniu należy podać pełne oznaczenie konstrukcji oraz parametry wymagane przez urządzenie.
Czy lina 19×7 jest w pełni nieodkrętna?
W specyfikacji CECHO jest określona jako lina o ograniczonej odkrętności. Nie należy utożsamiać tego określenia z pełną nieodkrętnością ani samodzielnie zastępować nią innej konstrukcji.
Czy minimalna siła zrywająca oznacza udźwig?
Nie. Minimalna siła zrywająca jest podana w kiloniutonach (kN). Nie jest dopuszczalnym obciążeniem roboczym ani udźwigiem urządzenia. Dobór wymaga uwzględnienia dokumentacji i warunków całego układu linowego.
Jak uzyskać ofertę i wsparcie techniczne?
Prześlij specyfikację liny, jej średnicę, wymaganą długość oraz dane urządzenia. W sprawach kontroli lub serwisu skontaktuj się z technikiem, aby uzgodnić zakres, miejsce i termin pomocy.
DOBÓR I OFERTA DLA FIRM
Potrzebujesz liny 19×7?
Prześlij specyfikację, wymagane wymiary i dane zastosowania. Uzgodnimy wykonanie i przygotujemy ofertę.
