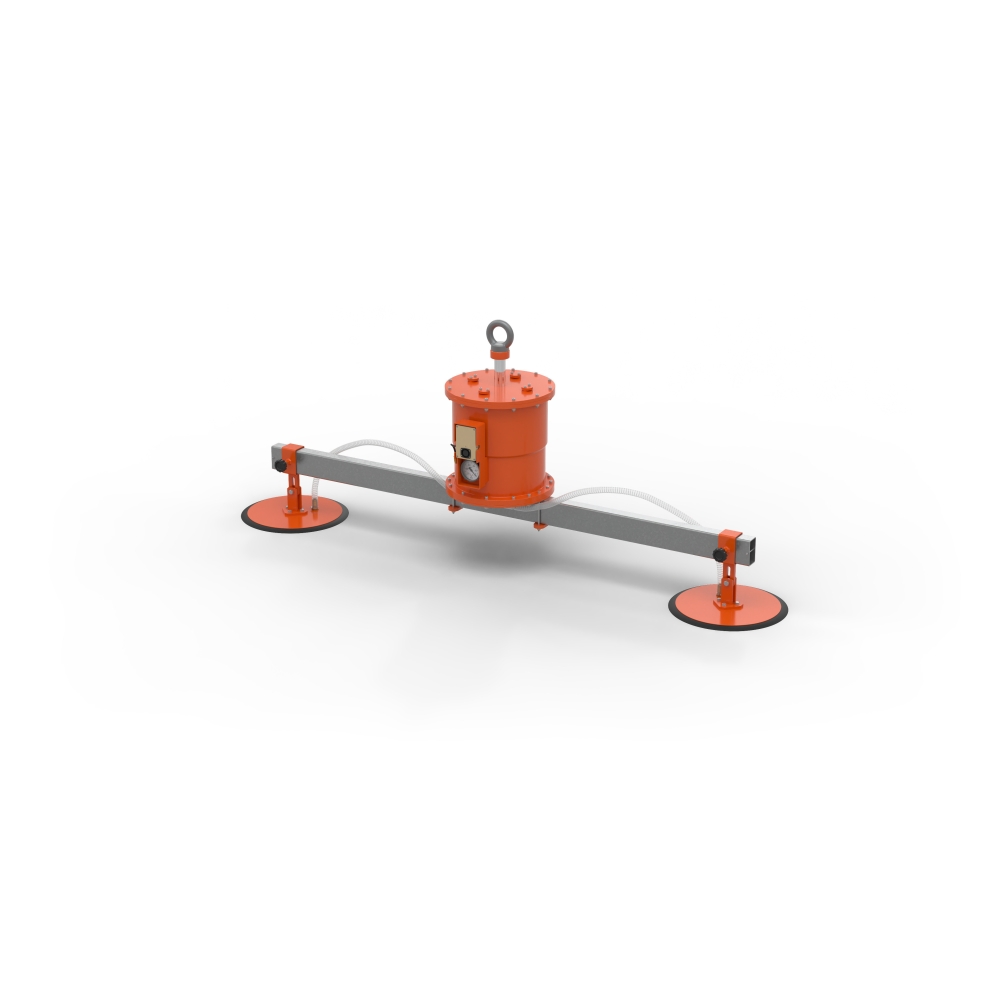

Manipulator próżniowy KLANER VMS 750-2
KLANER VMS · DOBÓR TECHNICZNY CECHO
Samozasysający manipulator do poziomego przenoszenia płaskich, szczelnych ładunków. 2 przyssawki, praca bez zewnętrznego zasilania.
Masa własna: 130 kg · minimalna masa ładunku: 0,01 t
- Opis produktu
Producent: KLANER SYSTEMS
Dobór i sprzedaż: CECHO
POZIOME PODNOSZENIE PŁASKICH ŁADUNKÓW
VMS 750-2 — manipulator próżniowy bez zewnętrznego zasilania
Układ dwóch przyssawek Ø 400 mm oferuje WLL 0,75 t. W porównaniu z VMS 600-2 zmieniają się także masa urządzenia, minimalne obciążenie oraz wymiar Amax — wybór nie powinien opierać się wyłącznie na podobnym wyglądzie.

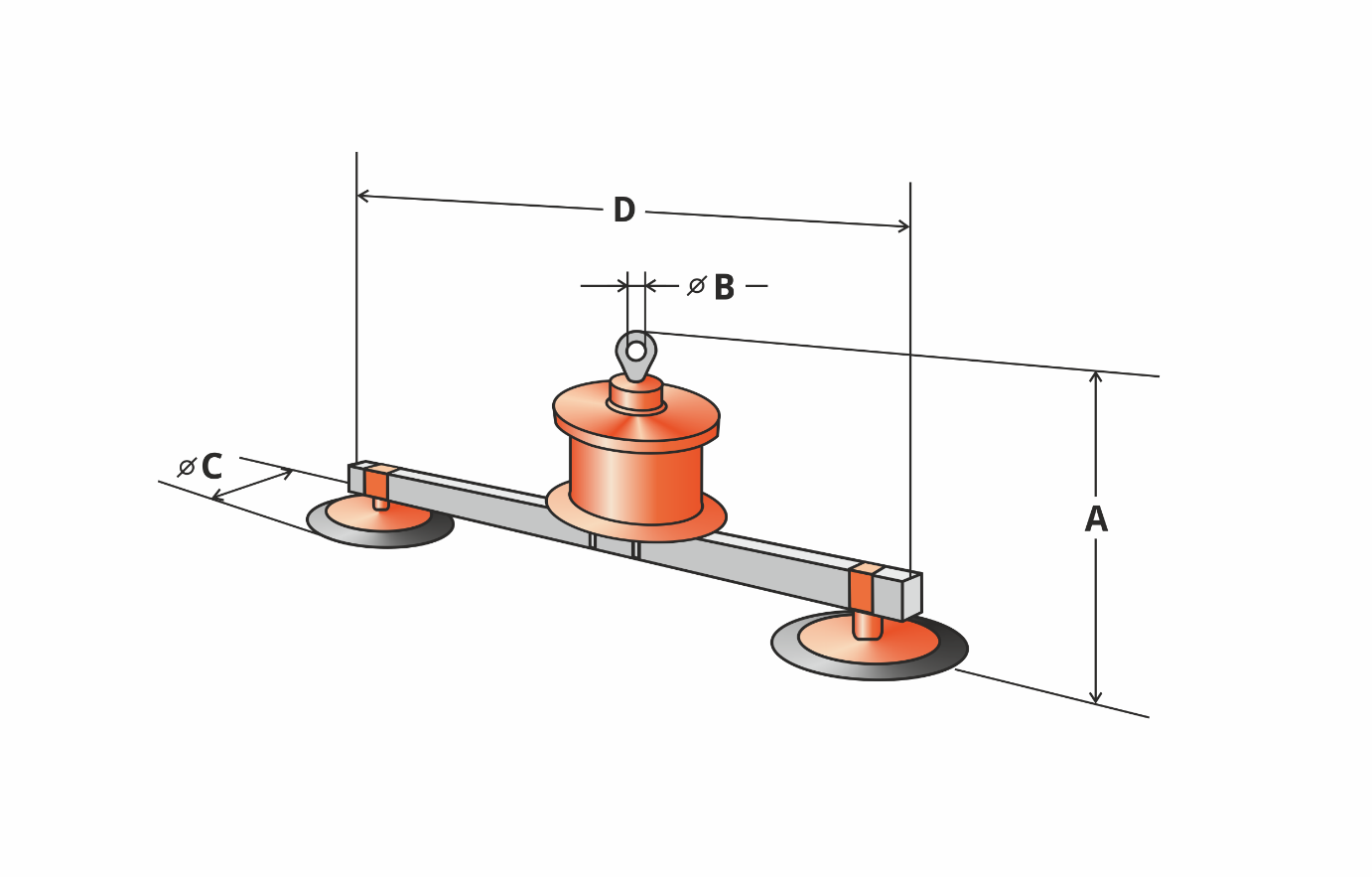

Rysunek i parametry VMS 750-2
| Parametr | Wartość |
|---|---|
| Dopuszczalne obciążenie robocze WLL | 0,75 t |
| Minimalna masa ładunku | 0,01 t |
| Liczba przyssawek | 2 |
| Średnica przyssawek | Ø 400 mm |
| Maksymalny format arkusza referencyjnego | 3000 × 1500 mm |
| Minimalny format ładunku | 850 × 450 mm |
| Minimalna grubość blachy stalowej | 2 mm |
| Masa własna urządzenia | 130 kg |
| Możliwość wyposażenia w zawory odcinające | Nie |
| Parametr | Wartość |
|---|---|
| Amax | 1010 mm |
| Ø B | 60 mm |
| Ø C | 400 mm |
| D | 1910 lub 2200 mm |
Format maksymalny dotyczy arkusza referencyjnego producenta, a minimalna grubość — blachy stalowej. Wartości nie stanowią automatycznego dopuszczenia każdego materiału w tym formacie. WLL, sztywność, szczelność powierzchni i konfigurację przyssawek ocenia się łącznie. Minimalna masa ładunku nie jest masą własną urządzenia.
Do jakich prac dobierać ten model?
VMS 750-2 służy do poziomego przemieszczania płaskich ładunków o nieprzepuszczalnej powierzchni. Typowe zastosowania to przenoszenie blach stalowych, nierdzewnych i płyt aluminiowych. Inne materiały wskazywane dla rodziny KLANER — tworzywa, szkło, szlifowany kamień i drewno z nieprzepuszczalnym wykończeniem — wymagają indywidualnego sprawdzenia warunków chwytu.
Urządzenie zawiesza się pod odpowiednio dobraną dźwignicą. Operator steruje suwnicą lub wciągnikiem, a mechanizm manipulatora realizuje cykl chwytania i odkładania. Brak zewnętrznego zasilania manipulatora nie oznacza zwolnienia z kontroli, przeglądów i przestrzegania instrukcji.
Uwzględnij masę ładunku oraz 130 kg masy własnej VMS 750-2, dostępne miejsce pod hakiem, wymiary elementu, jego grubość, stan powierzchni i przebieg transportu. Nie zakładaj możliwości podnoszenia pionowego, obrotu ładunku ani pracy na materiale porowatym. Producent nie przewiduje wyposażenia tego modelu w zawory odcinające.
Zobacz, jak pracuje manipulator KLANER
▶ Film producenta: zasada działania i przenoszenie ładunku
Film pokazuje działanie rodziny urządzeń KLANER. Parametry zamawianego modelu określają jego tabela i instrukcja.
Dokumentacja, akcesoria i części
Podstawą użytkowania jest instrukcja właściwego wykonania i oznakowanie urządzenia. Przy doborze akcesoriów lub części podaj model i numer seryjny oraz prześlij zdjęcie tabliczki. KLANER oferuje m.in. uchwyty prowadzące, stojaki postojowe i wyposażenie specjalne; kompatybilność potwierdzamy dla konkretnego urządzenia.
Karta VMS 750-2 na stronie producenta ↗ · Akcesoria, części i obsługa KLANER
Pytania przed zamówieniem
Czy VMS 750-2 wymaga prądu lub sprężonego powietrza?
Manipulator jest samozasysający i działa bez zewnętrznego źródła zasilania. Wymagania zasilania samej suwnicy lub wciągnika są odrębną kwestią.
Czy sama masa poniżej 0,75 t wystarczy do doboru?
Nie. Trzeba także sprawdzić minimalną masę, format i grubość materiału, jego ugięcie, powierzchnię styku oraz rozmieszczenie przyssawek. Wartości dotyczą kompletnego urządzenia i konfiguracji określonej przez producenta.
Dobierz VMS 750-2 do swojego stanowiska
Prześlij materiał, najmniejszy i największy format, zakres mas, grubość oraz zdjęcie powierzchni. Opisz suwnicę i planowany cykl pracy. Przygotujemy propozycję właściwego modelu i wycenę.
