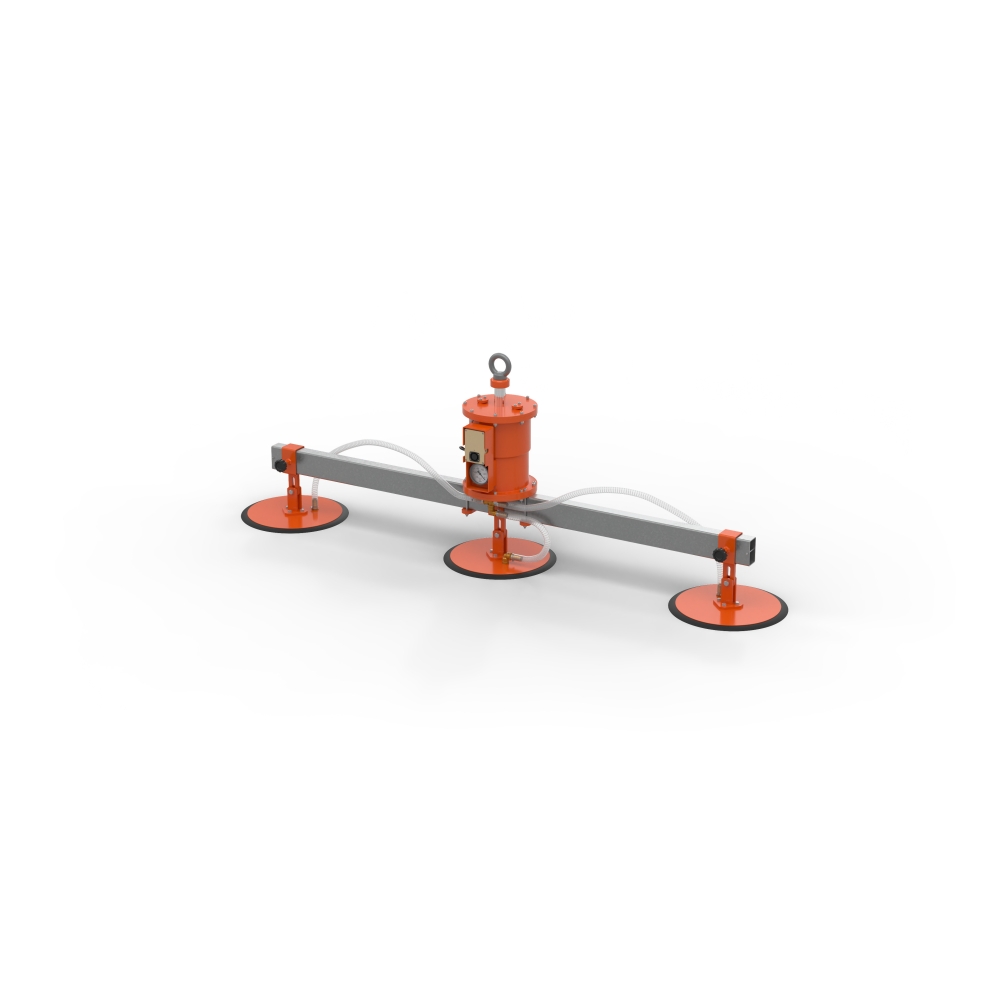

Manipulator próżniowy KLANER VMS 600-3
KLANER VMS · DOBÓR TECHNICZNY CECHO
Samozasysający manipulator do poziomego przenoszenia płaskich, szczelnych ładunków. 3 przyssawki, praca bez zewnętrznego zasilania.
Masa własna: 82 kg · minimalna masa ładunku: 0,005 t
- Opis produktu
Producent: KLANER SYSTEMS
Dobór i sprzedaż: CECHO
POZIOME PODNOSZENIE PŁASKICH ŁADUNKÓW
VMS 600-3 — manipulator próżniowy bez zewnętrznego zasilania
Trzy przyssawki o średnicy 400 mm obejmują również punkt chwytu pod centralną jednostką. Producent przewiduje możliwość wyposażenia w zawory odcinające; sposób wykorzystania poszczególnych przyssawek wymaga doboru i instrukcji właściwej konfiguracji.

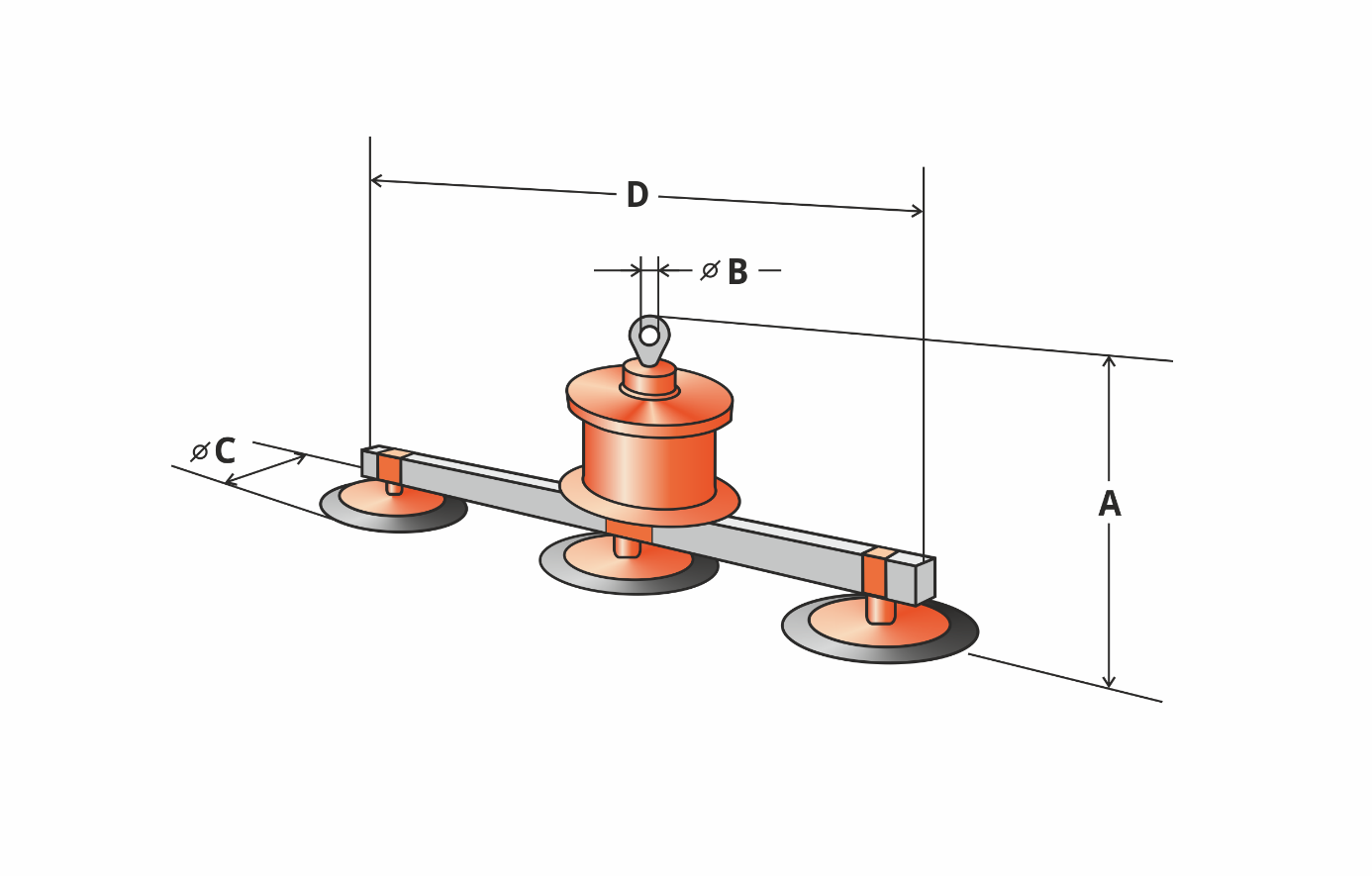

Rysunek i parametry VMS 600-3
| Parametr | Wartość |
|---|---|
| Dopuszczalne obciążenie robocze WLL | 0,6 t |
| Minimalna masa ładunku | 0,005 t |
| Liczba przyssawek | 3 |
| Średnica przyssawek | Ø 400 mm |
| Maksymalny format arkusza referencyjnego | 3000 × 1500 mm |
| Minimalny format ładunku | Ø 450 mm |
| Minimalna grubość blachy stalowej | 2 mm |
| Masa własna urządzenia | 82 kg |
| Możliwość wyposażenia w zawory odcinające | Tak, według konfiguracji producenta |
| Parametr | Wartość |
|---|---|
| Amax | 810 mm |
| Ø B | 50 mm |
| Ø C | 400 mm |
| D | 1910 lub 2200 mm |
Format maksymalny dotyczy arkusza referencyjnego producenta, a minimalna grubość — blachy stalowej. Wartości nie stanowią automatycznego dopuszczenia każdego materiału w tym formacie. WLL, sztywność, szczelność powierzchni i konfigurację przyssawek ocenia się łącznie. Minimalna masa ładunku nie jest masą własną urządzenia.
Do jakich prac dobierać ten model?
VMS 600-3 służy do poziomego przemieszczania płaskich ładunków o nieprzepuszczalnej powierzchni. Typowe zastosowania to przenoszenie blach stalowych, nierdzewnych i płyt aluminiowych. Inne materiały wskazywane dla rodziny KLANER — tworzywa, szkło, szlifowany kamień i drewno z nieprzepuszczalnym wykończeniem — wymagają indywidualnego sprawdzenia warunków chwytu.
Urządzenie zawiesza się pod odpowiednio dobraną dźwignicą. Operator steruje suwnicą lub wciągnikiem, a mechanizm manipulatora realizuje cykl chwytania i odkładania. Brak zewnętrznego zasilania manipulatora nie oznacza zwolnienia z kontroli, przeglądów i przestrzegania instrukcji.
Uwzględnij masę ładunku oraz 82 kg masy własnej VMS 600-3, dostępne miejsce pod hakiem, wymiary elementu, jego grubość, stan powierzchni i przebieg transportu. Nie zakładaj możliwości podnoszenia pionowego, obrotu ładunku ani pracy na materiale porowatym. Możliwość zastosowania zaworów odcinających nie oznacza zachowania pełnego WLL po odłączeniu przyssawek.
Zobacz, jak pracuje manipulator KLANER
▶ Film producenta: zasada działania i przenoszenie ładunku
Film pokazuje działanie rodziny urządzeń KLANER. Parametry zamawianego modelu określają jego tabela i instrukcja.
Dokumentacja, akcesoria i części
Podstawą użytkowania jest instrukcja właściwego wykonania i oznakowanie urządzenia. Przy doborze akcesoriów lub części podaj model i numer seryjny oraz prześlij zdjęcie tabliczki. KLANER oferuje m.in. uchwyty prowadzące, stojaki postojowe i wyposażenie specjalne; kompatybilność potwierdzamy dla konkretnego urządzenia.
Karta VMS 600-3 na stronie producenta ↗ · Akcesoria, części i obsługa KLANER
Pytania przed zamówieniem
Czy VMS 600-3 wymaga prądu lub sprężonego powietrza?
Manipulator jest samozasysający i działa bez zewnętrznego źródła zasilania. Wymagania zasilania samej suwnicy lub wciągnika są odrębną kwestią.
Czy sama masa poniżej 0,6 t wystarczy do doboru?
Nie. Trzeba także sprawdzić minimalną masę, format i grubość materiału, jego ugięcie, powierzchnię styku oraz rozmieszczenie przyssawek. Wartości dotyczą kompletnego urządzenia i konfiguracji określonej przez producenta.
Dobierz VMS 600-3 do swojego stanowiska
Prześlij materiał, najmniejszy i największy format, zakres mas, grubość oraz zdjęcie powierzchni. Opisz suwnicę i planowany cykl pracy. Przygotujemy propozycję właściwego modelu i wycenę.
Wyślij parametry do CECHODariusz Skwarek · +48 692 943 742 · dskwarek@cecho.pl
