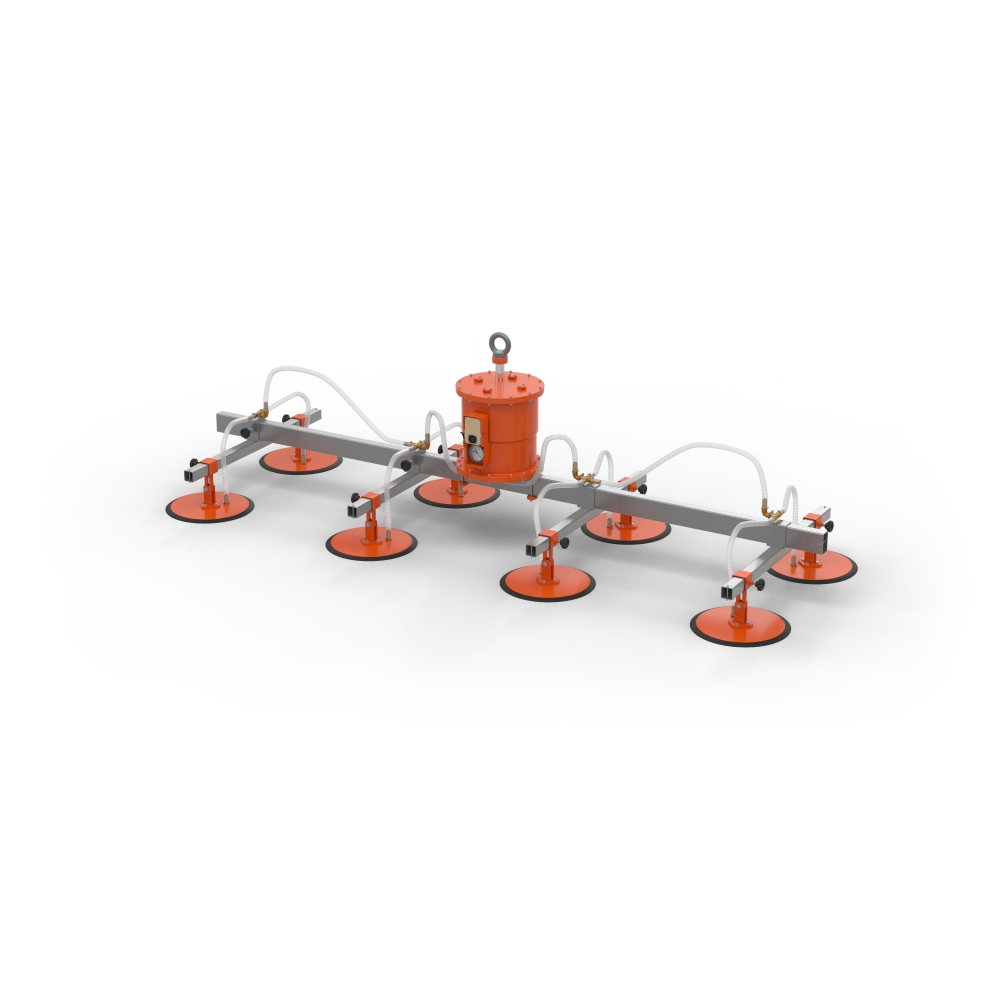

Manipulator próżniowy KLANER VMS 1200-8R
KLANER VMS · DOBÓR TECHNICZNY CECHO
Samozasysający manipulator do poziomego przenoszenia płaskich, szczelnych ładunków. 8 przyssawek, praca bez zewnętrznego zasilania.
Masa własna: 266 kg · minimalna masa ładunku: 0,01 t
- Opis produktu
Producent: KLANER SYSTEMS
Dobór i sprzedaż: CECHO
POZIOME PODNOSZENIE PŁASKICH ŁADUNKÓW
VMS 1200-8R — manipulator próżniowy bez zewnętrznego zasilania
Osiem przyssawek na ramie o wymiarze D 3000 mm umożliwia dobór do większych formatów niż w podstawowych układach serii 1,2 t. Referencyjny maksymalny arkusz wynosi 4000 × 2000 mm; średnica przyssawek wymaga potwierdzenia dla zamawianego wykonania.

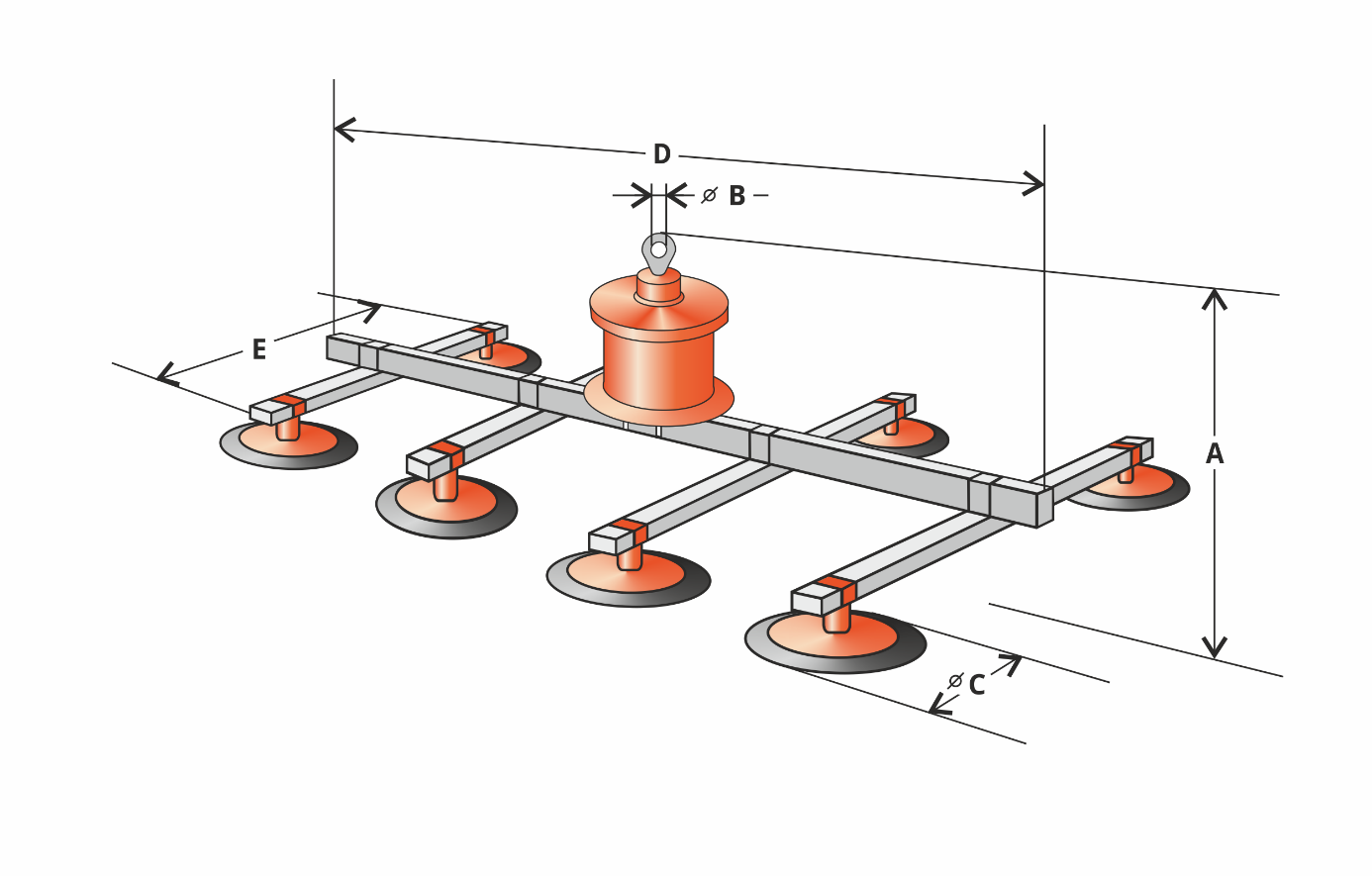

Rysunek i parametry VMS 1200-8R
| Parametr | Wartość |
|---|---|
| Dopuszczalne obciążenie robocze WLL | 1,2 t |
| Minimalna masa ładunku | 0,01 t |
| Liczba przyssawek | 8 |
| Średnica przyssawek | do potwierdzenia |
| Maksymalny format arkusza referencyjnego | 4000 × 2000 mm |
| Minimalny format ładunku | 800 × 750 mm |
| Minimalna grubość blachy stalowej | 1 mm |
| Masa własna urządzenia | 266 kg |
| Możliwość wyposażenia w zawory odcinające | Tak, według konfiguracji producenta |
| Parametr | Wartość |
|---|---|
| Amax | 1010 mm |
| Ø B | 60 mm |
| D | 3000 mm |
| E | 1100 lub 1000 mm |
Średnica przyssawek — do potwierdzenia. W bieżącej karcie producenta pozycja „liczba / średnica przyssawek” wskazuje Ø 340 mm, a wymiar Ø C: 400 mm. Dlatego nie podajemy jednej z tych wartości jako potwierdzonej. Przy zamówieniu sprawdzamy dokumentację konkretnego wykonania.
Format maksymalny dotyczy arkusza referencyjnego producenta, a minimalna grubość — blachy stalowej. Wartości nie stanowią automatycznego dopuszczenia każdego materiału w tym formacie. WLL, sztywność, szczelność powierzchni i konfigurację przyssawek ocenia się łącznie. Minimalna masa ładunku nie jest masą własną urządzenia.
Do jakich prac dobierać ten model?
VMS 1200-8R służy do poziomego przemieszczania płaskich ładunków o nieprzepuszczalnej powierzchni. Typowe zastosowania to przenoszenie blach stalowych, nierdzewnych i płyt aluminiowych. Inne materiały wskazywane dla rodziny KLANER — tworzywa, szkło, szlifowany kamień i drewno z nieprzepuszczalnym wykończeniem — wymagają indywidualnego sprawdzenia warunków chwytu.
Urządzenie zawiesza się pod odpowiednio dobraną dźwignicą. Operator steruje suwnicą lub wciągnikiem, a mechanizm manipulatora realizuje cykl chwytania i odkładania. Brak zewnętrznego zasilania manipulatora nie oznacza zwolnienia z kontroli, przeglądów i przestrzegania instrukcji.
Uwzględnij masę ładunku oraz 266 kg masy własnej VMS 1200-8R, dostępne miejsce pod hakiem, wymiary elementu, jego grubość, stan powierzchni i przebieg transportu. Nie zakładaj możliwości podnoszenia pionowego, obrotu ładunku ani pracy na materiale porowatym. Możliwość zastosowania zaworów odcinających nie oznacza zachowania pełnego WLL po odłączeniu przyssawek.
Zobacz, jak pracuje manipulator KLANER
▶ Film producenta: zasada działania i przenoszenie ładunku
Film pokazuje działanie rodziny urządzeń KLANER. Parametry zamawianego modelu określają jego tabela i instrukcja.
Dokumentacja, akcesoria i części
Podstawą użytkowania jest instrukcja właściwego wykonania i oznakowanie urządzenia. Przy doborze akcesoriów lub części podaj model i numer seryjny oraz prześlij zdjęcie tabliczki. KLANER oferuje m.in. uchwyty prowadzące, stojaki postojowe i wyposażenie specjalne; kompatybilność potwierdzamy dla konkretnego urządzenia.
Karta VMS 1200-8R na stronie producenta ↗ · Akcesoria, części i obsługa KLANER
Pytania przed zamówieniem
Czy VMS 1200-8R wymaga prądu lub sprężonego powietrza?
Manipulator jest samozasysający i działa bez zewnętrznego źródła zasilania. Wymagania zasilania samej suwnicy lub wciągnika są odrębną kwestią.
Czy sama masa poniżej 1,2 t wystarczy do doboru?
Nie. Trzeba także sprawdzić minimalną masę, format i grubość materiału, jego ugięcie, powierzchnię styku oraz rozmieszczenie przyssawek. Wartości dotyczą kompletnego urządzenia i konfiguracji określonej przez producenta.
Dobierz VMS 1200-8R do swojego stanowiska
Prześlij materiał, najmniejszy i największy format, zakres mas, grubość oraz zdjęcie powierzchni. Opisz suwnicę i planowany cykl pracy. Przygotujemy propozycję właściwego modelu i wycenę.
