Lina stalowa 6x7 FC
KATALOG CECHO · DOBÓR DLA FIRM
Lina stalowa 6×7 FC z rdzeniem włókiennym. Tabela średnic 2–20 mm, mas i sił zrywających dla klasy 1770 N/mm². Dobór wykonania i długości dla firm.
2–20 mmŚrednice w tabeli
Klasa 1770 N/mm²
Klasa 1770 N/mm²
Dobierzmy właściwą linę.
Prześlij dane zastosowania, specyfikację i potrzebną długość.
Zapytaj o dobór i wycenę →+48 33 825 04 84biuro@cecho.pl- Opis produktu
KONSTRUKCJA6×7 FCSześć splotek, rdzeń włókienny
ŚREDNICE W TABELI2–20 mm16 średnic do doboru
KLASA WYTRZYMAŁOŚCI1770 N/mm²Siła zrywająca w kN zależnie od średnicy
NORMA LINYPN-EN 12385-4Według specyfikacji produktu
DOKUMENTACJADeklaracja zgodnościInstrukcja użytkowaniaWSPARCIE TECHNICZNEKontrola i serwisUzgodnij zakres z technikiemMinimalna siła zrywająca liny nie jest jej dopuszczalnym obciążeniem roboczym ani udźwigiem urządzenia.
LINY STALOWE DLA PRZEMYSŁU
Lina stalowa 6×7 FC — konstrukcja i dobór wykonania
Kliknij, aby powiększyć.

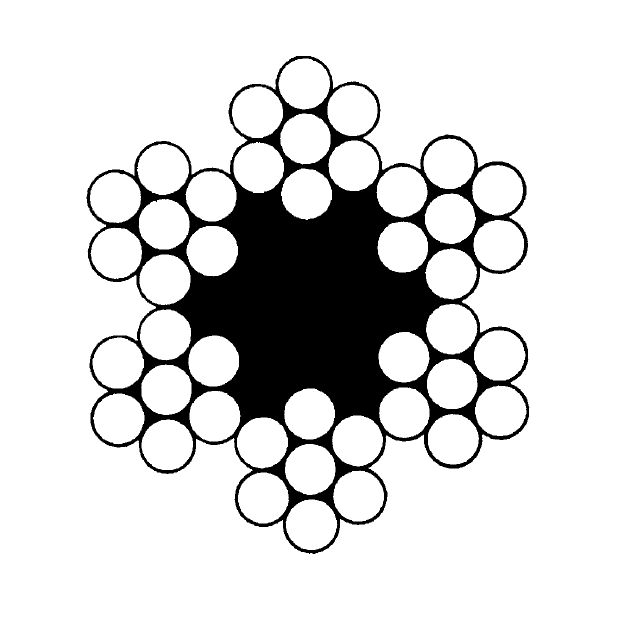

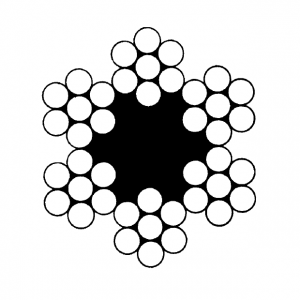

Oznaczenie 6×7 FC opisuje linę z sześciu splotek po siedem drutów, ułożonych wokół rdzenia włókiennego. Dla zakupów przemysłowych przygotowaliśmy czytelne zestawienie 16 średnic i najważniejszych informacji potrzebnych do zapytania.
Rdzeń włókienny FC
Rodzaj rdzenia jest częścią pełnej specyfikacji liny. Przy wymianie porównaj oznaczenie FC z dokumentacją, zamiast dobierać linę jedynie według średnicy.
Zwicie zgodne z wymaganiami
Specyfikacja obejmuje wykonania prawe i lewe, przeciwzwite i współzwite: sZ, zZ, zS, sS. Wymagany wariant i warunki dostarczenia uzgodnimy przed zamówieniem.
DOBÓR DO KONKRETNEGO ZASTOSOWANIA
Dobierzmy linę według pełnej specyfikacji.
Do przygotowania oferty potrzebujemy trzech grup informacji. Jeżeli nie masz pełnych danych, prześlij dostępne dokumenty i zdjęcia oznaczeń.
Parametry zamawianego odcinka
Podaj konstrukcję 6×7 FC, średnicę, klasę 1770 N/mm², rodzaj zwicia, długość i liczbę odcinków.
Warunki dostawy
Określ wymagane zakończenia lub sposób przygotowania odcinków, warunki eksploatacji i termin zapotrzebowania. Zakres wykonania potwierdzimy w ofercie.
Ta sama średnica nie oznacza tej samej konstrukcji.
Liny 6×7 FC, 6×19 FC i 6×37 FC mają różną budowę. Nie traktuj ich jako dowolnie wymiennych: wybór musi odpowiadać dokumentacji zastosowania.
PARAMETRY TECHNICZNE

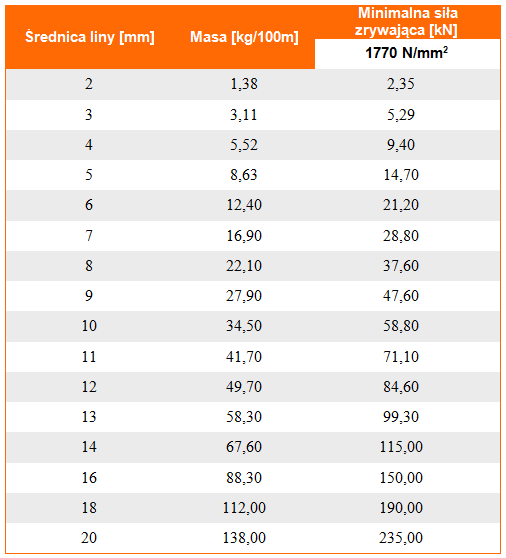

Średnica, masa i minimalna siła zrywająca
Masa dotyczy 100 metrów liny, a minimalna siła zrywająca jest podana w kN. Tabela dotyczy klasy 1770 N/mm².
Na telefonie przesuń tabelę w bok, aby zobaczyć wszystkie kolumny.
| Średnica liny [mm] | Masa [kg/100m] | Minimalna siła zrywająca [kN] 1770 N/mm² |
|---|---|---|
| 2 | 1,38 | 2,35 |
| 3 | 3,11 | 5,29 |
| 4 | 5,52 | 9,40 |
| 5 | 8,63 | 14,70 |
| 6 | 12,40 | 21,20 |
| 7 | 16,90 | 28,80 |
| 8 | 22,10 | 37,60 |
| 9 | 27,90 | 47,60 |
| 10 | 34,50 | 58,80 |
| 11 | 41,70 | 71,10 |
| 12 | 49,70 | 84,60 |
| 13 | 58,30 | 99,30 |
| 14 | 67,60 | 115,00 |
| 16 | 88,30 | 150,00 |
| 18 | 112,00 | 190,00 |
| 20 | 138,00 | 235,00 |
Tabela dotyczy konstrukcji 6×7 FC. Parametry zamawianego wykonania należy potwierdzić w jego dokumentacji.
Siła zrywająca to nie DOR ani udźwig.
Nie traktuj wartości siły zrywającej jako dopuszczalnego obciążenia roboczego. Wybór liny musi uwzględniać wymagania urządzenia, sposób prowadzenia i warunki pracy całego układu.
DOKUMENTACJA LINY
Deklaracja zgodności i instrukcja
Do produktu przewidziano deklarację zgodności i instrukcję użytkowania. Specyfikacja liny wskazuje normę PN-EN 12385-4.
Zachowaj dokumentację dostarczonej liny. Przed montażem porównaj oznaczenie i parametry z wymaganiami urządzenia.
POMOC W EKSPLOATACJI
Skontaktuj się z technikiem
Chcesz omówić stan liny, kontrolę lub serwis? Prześlij dane urządzenia i opis problemu. Zakres pomocy, miejsce i termin ustalimy indywidualnie.
+48 692 943 742
dskwarek@cecho.pl
Zdjęcia pomagają przygotować konsultację, ale nie zastępują wymaganej oceny technicznej.
PYTANIA PRZED ZAPYTANIEM
6×7 FC — pytania o dobór liny
Co oznacza 6×7 FC?

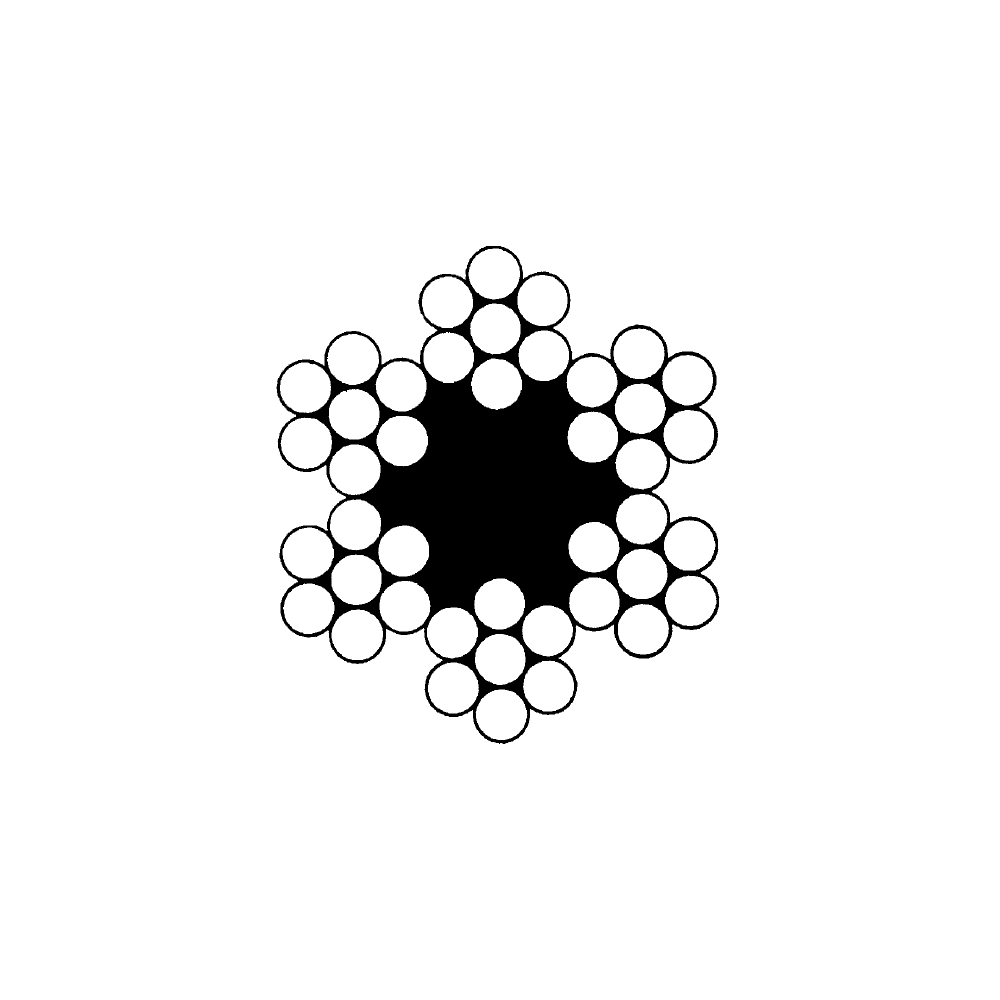

Konstrukcja obejmuje sześć splotek po siedem drutów oraz rdzeń włókienny, oznaczony FC. Przekrój na karcie pokazuje układ elementów tej liny.
Jakie średnice zawiera tabela?
Tabela obejmuje 16 średnic od 2 do 20 mm. Wartości masy podano dla 100 m liny, a minimalne siły zrywające dla klasy 1770 N/mm².
Czy można wskazać kierunek zwicia?
Specyfikacja obejmuje wykonania lewe i prawe, przeciwzwite i współzwite. Prześlij wymagane oznaczenie sZ, zZ, zS lub sS; dostępność konkretnego wykonania potwierdzimy przy zapytaniu.
Czy minimalna siła zrywająca oznacza udźwig?
Nie. Minimalna siła zrywająca jest podana w kiloniutonach (kN). Nie jest dopuszczalnym obciążeniem roboczym ani udźwigiem urządzenia. Dobór wymaga uwzględnienia dokumentacji i warunków całego układu linowego.
Jak uzyskać ofertę i wsparcie techniczne?
Prześlij specyfikację liny, jej średnicę, wymaganą długość oraz dane urządzenia. W sprawach kontroli lub serwisu skontaktuj się z technikiem, aby uzgodnić zakres, miejsce i termin pomocy.
DOBÓR I OFERTA DLA FIRM
Potrzebujesz liny 6×7 FC?
Prześlij specyfikację, wymagane wymiary i dane zastosowania. Uzgodnimy wykonanie i przygotujemy ofertę.
