Lina stalowa 35x7 nieodkrętna
KATALOG CECHO · DOBÓR DLA FIRM
Nieodkrętna lina stalowa 35×7 z rdzeniem stalowym, oferowana jako lina nośna do dźwigów i żurawi. Dobór wykonania według dokumentacji urządzenia.
8–38 mmŚrednice w tabeli
Klasy 1960 / 2160 N/mm²
Klasy 1960 / 2160 N/mm²
Dobierzmy właściwą linę.
Prześlij dane zastosowania, specyfikację i potrzebną długość.
Zapytaj o dobór i wycenę →+48 33 825 04 84biuro@cecho.pl- Opis produktu

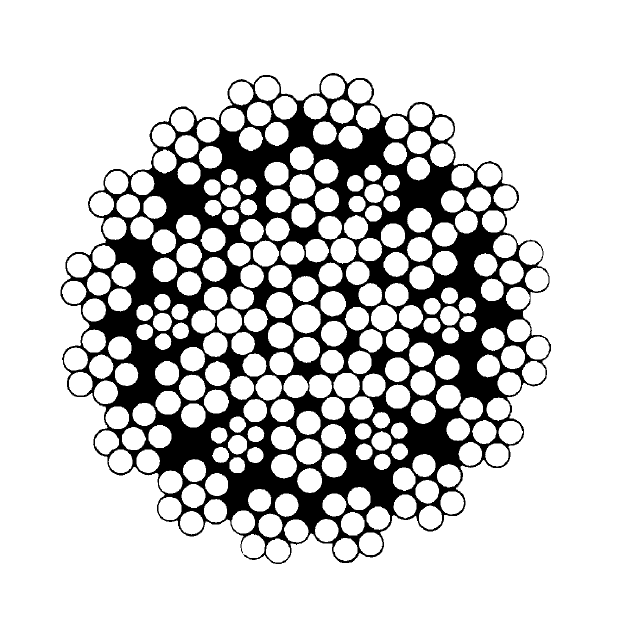

KONSTRUKCJA35×7Rdzeń stalowy, konstrukcja nieodkrętna
ŚREDNICE W TABELI8–38 mm17 średnic do doboru
KLASA WYTRZYMAŁOŚCI1960 / 2160 N/mm²Siła zrywająca w kN zależnie od średnicy
NORMA LINYPN-EN 12385-4Według specyfikacji produktu
DOKUMENTACJADeklaracja zgodnościInstrukcja użytkowaniaWSPARCIE TECHNICZNEKontrola i serwisUzgodnij zakres z technikiemMinimalna siła zrywająca liny nie jest jej dopuszczalnym obciążeniem roboczym ani udźwigiem urządzenia.
LINY STALOWE DLA PRZEMYSŁU

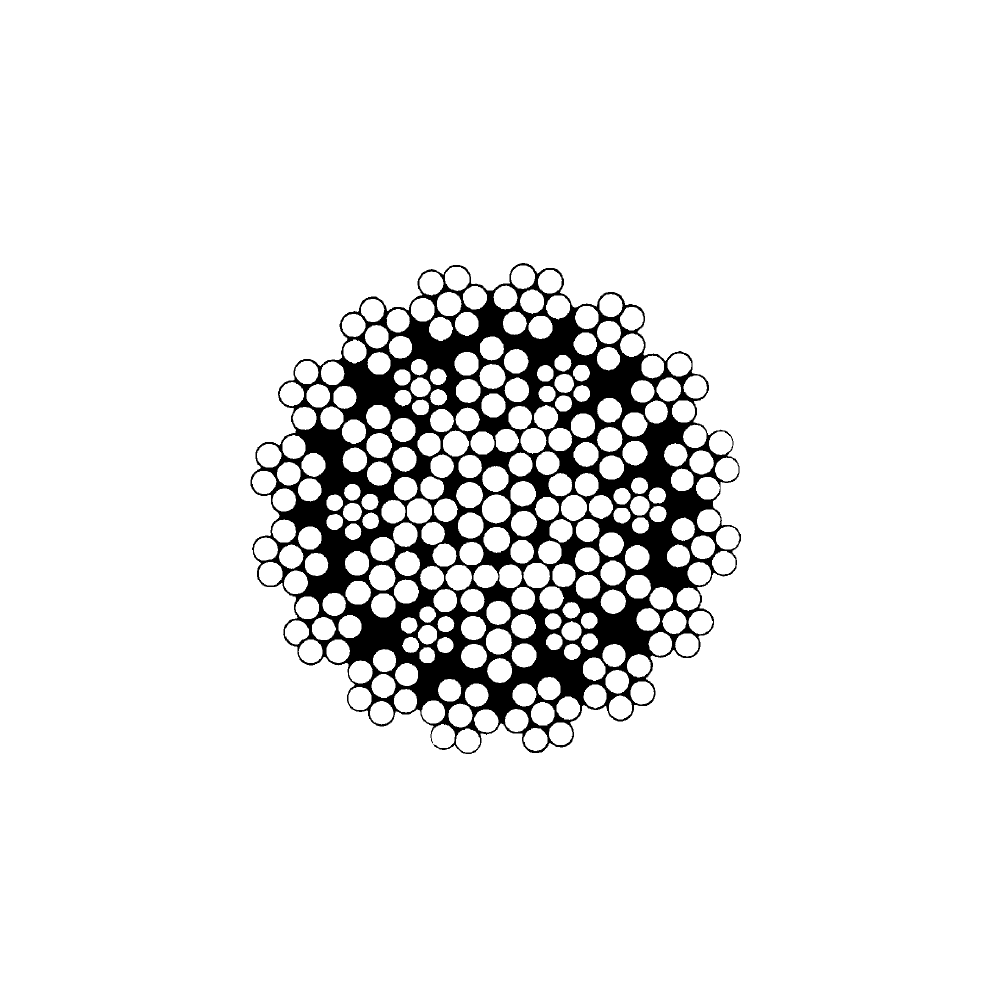

Lina stalowa 35×7 nieodkrętna do dźwigów i żurawi
Kliknij, aby powiększyć.
Karta obejmuje linę stalową 35×7 nieodkrętną w klasach 1960 i 2160 N/mm². Dla firm dźwigowych i działów utrzymania ruchu przygotowujemy dobór na podstawie specyfikacji urządzenia, potrzebnej długości i warunków pracy.
Właściwa konstrukcja przy wymianie
Przy doborze sprawdzamy pełne oznaczenie liny, nie tylko jej średnicę. Konstrukcja 35×7, rdzeń stalowy, klasa wytrzymałości oraz rodzaj zwicia muszą odpowiadać wymaganiom urządzenia.
Dwie klasy w jednej czytelnej tabeli
Porównaj osobno wartości dla 1960 i 2160 N/mm². Przed zapytaniem ustal, której klasy wymaga dokumentacja; większa wartość w tabeli nie oznacza automatycznie właściwego zamiennika.
DOBÓR DO KONKRETNEGO ZASTOSOWANIA
Dobierzmy linę według pełnej specyfikacji.
Do przygotowania oferty potrzebujemy trzech grup informacji. Jeżeli nie masz pełnych danych, prześlij dostępne dokumenty i zdjęcia oznaczeń.
Pełne oznaczenie i długość
Wskaż konstrukcję 35×7, średnicę, klasę 1960 lub 2160 N/mm² oraz wymagany kierunek i rodzaj zwicia. Podaj długość i liczbę odcinków.
Warunki i termin
Prześlij dostępne dane bębna, krążków i mocowania końców. Opisz warunki użytkowania i wskaż potrzebny termin dostawy.
„Nieodkrętna” nie oznacza dowolności doboru ani montażu.
Kierunek zwicia, prowadzenie liny i mocowanie jej końców muszą odpowiadać dokumentacji urządzenia. Nie zastępuj innej konstrukcji samą zgodnością średnicy.
PARAMETRY TECHNICZNE

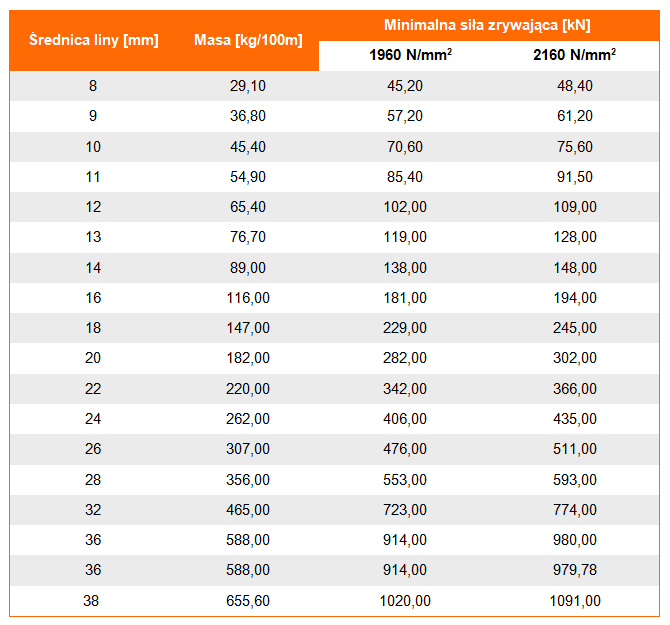

Średnica, masa i minimalna siła zrywająca
Masa dotyczy 100 metrów liny, a minimalna siła zrywająca jest podana w kN. Porównuj wartości we właściwej kolumnie klasy wytrzymałości.
Na telefonie przesuń tabelę w bok, aby zobaczyć wszystkie kolumny.
| Średnica liny [mm] | Masa [kg/100m] | Minimalna siła zrywająca [kN] | |
|---|---|---|---|
| 1960 N/mm² | 2160 N/mm² | ||
| 8 | 29,10 | 45,20 | 48,40 |
| 9 | 36,80 | 57,20 | 61,20 |
| 10 | 45,40 | 70,60 | 75,60 |
| 11 | 54,90 | 85,40 | 91,50 |
| 12 | 65,40 | 102,00 | 109,00 |
| 13 | 76,70 | 119,00 | 128,00 |
| 14 | 89,00 | 138,00 | 148,00 |
| 16 | 116,00 | 181,00 | 194,00 |
| 18 | 147,00 | 229,00 | 245,00 |
| 20 | 182,00 | 282,00 | 302,00 |
| 22 | 220,00 | 342,00 | 366,00 |
| 24 | 262,00 | 406,00 | 435,00 |
| 26 | 307,00 | 476,00 | 511,00 |
| 28 | 356,00 | 553,00 | 593,00 |
| 32 | 465,00 | 723,00 | 774,00 |
| 36 | 588,00 | 914,00 | 979,78 |
| 38 | 655,60 | 1020,00 | 1091,00 |
Tabela dotyczy konstrukcji 35×7. Parametry zamawianego wykonania należy potwierdzić w jego dokumentacji.
Siła zrywająca to nie DOR ani udźwig.
Nie traktuj wartości siły zrywającej jako dopuszczalnego obciążenia roboczego. Wybór liny musi uwzględniać wymagania urządzenia, sposób prowadzenia i warunki pracy całego układu.
DOKUMENTACJA LINY
Deklaracja zgodności i instrukcja
Do produktu przewidziano deklarację zgodności i instrukcję użytkowania. Specyfikacja liny wskazuje normę PN-EN 12385-4.
Zachowaj dokumentację dostarczonej liny. Przed montażem porównaj oznaczenie i parametry z wymaganiami urządzenia.
POMOC W EKSPLOATACJI
Skontaktuj się z technikiem
Chcesz omówić stan liny, kontrolę lub serwis? Prześlij dane urządzenia i opis problemu. Zakres pomocy, miejsce i termin ustalimy indywidualnie.
+48 692 943 742
dskwarek@cecho.pl
Zdjęcia pomagają przygotować konsultację, ale nie zastępują wymaganej oceny technicznej.
PYTANIA PRZED ZAPYTANIEM
35×7 — pytania o dobór liny
Do jakich urządzeń jest przeznaczona lina 35×7 nieodkrętna?
Ta konstrukcja jest oferowana jako lina nośna do dźwigów i żurawi. Zgodność konkretnego wykonania trzeba potwierdzić według wymagań urządzenia: średnicy, konstrukcji, klasy wytrzymałości i zwicia.
Jaką klasę wytrzymałości wybrać: 1960 czy 2160 N/mm²?
Wybór wynika z dokumentacji urządzenia i specyfikacji wymaganej liny. Tabela pokazuje obie klasy oddzielnie; nie należy traktować ich jako dowolnie wymiennych wariantów.
Jakie wykonania zwicia są dostępne?
Dotychczasowa specyfikacja obejmuje liny prawe i lewe, przeciwzwite i współzwite: sZ, zZ, zS, sS. Potrzebny wariant oraz warunki dostarczenia potwierdzamy przy zapytaniu.
Czy minimalna siła zrywająca oznacza udźwig?
Nie. Minimalna siła zrywająca jest podana w kiloniutonach (kN). Nie jest dopuszczalnym obciążeniem roboczym ani udźwigiem urządzenia. Dobór wymaga uwzględnienia dokumentacji i warunków całego układu linowego.
Jak uzyskać ofertę i wsparcie techniczne?
Prześlij specyfikację liny, jej średnicę, wymaganą długość oraz dane urządzenia. W sprawach kontroli lub serwisu skontaktuj się z technikiem, aby uzgodnić zakres, miejsce i termin pomocy.
DOBÓR I OFERTA DLA FIRM
Potrzebujesz liny 35×7?
Prześlij specyfikację, wymagane wymiary i dane zastosowania. Uzgodnimy wykonanie i przygotujemy ofertę.
