Jak działa manipulator próżniowy KLANER bez zasilania?

DOBÓR URZĄDZEŃ DO BLACH · PORADNIK CECHO

Manipulator próżniowy może pracować bez przewodu elektrycznego i bez doprowadzenia sprężonego powietrza. W samozasysających urządzeniach KLANER VMS podciśnienie powstaje mechanicznie pod wpływem obciążenia. To przydatne rozwiązanie do poziomego przemieszczania płaskich, szczelnych ładunków, ale wymaga doboru do konkretnego materiału.

Skąd bierze się siła chwytu bez zasilania?

Przyssawki muszą szczelnie przylegać do powierzchni elementu. Mechanizm samozasysający wytwarza różnicę ciśnień, dzięki której urządzenie utrzymuje ładunek. W rodzinie KLANER VMS działanie mechanizmu wiąże się z obciążeniem podczas cyklu podnoszenia. Operator steruje suwnicą lub wciągnikiem, a urządzenie realizuje cykl chwytania i odkładania.

Nie oznacza to, że cały transport odbywa się bez energii — sama dźwignica może wymagać zasilania. Nie oznacza też możliwości dowolnego operowania ładunkiem. Sposób podnoszenia, odkładania i kontroli określa instrukcja konkretnego urządzenia.

Zobacz film producenta KLANER

Materiał producenta pokazuje zasadę pracy rodziny KLANER. Otwórz film w YouTube ↗

Jakie blachy i płyty można przenosić?

Podstawą doboru jest płaska, nieprzepuszczalna powierzchnia zapewniająca właściwe przyleganie przyssawek. Typowe materiały to stal, stal nierdzewna i aluminium. Producent wymienia również szkło, tworzywa, szlifowany kamień oraz drewno z nieprzepuszczalnym wykończeniem.

Sama nazwa materiału nie wystarcza. Blacha może mieć powłokę, folię, zabrudzenia, nierówności lub tak małą grubość, że nadmiernie ugina się między przyssawkami. Dlatego warunki chwytu trzeba ocenić dla rzeczywistego elementu, a nie tylko według jego masy.

WLL, minimalna masa i masa urządzenia — trzy różne wartości

WLL określa dopuszczalne obciążenie robocze urządzenia w przewidzianych warunkach. Minimalna masa ładunku jest osobnym warunkiem pracy mechanizmu samozasysającego. Masa własna to ciężar manipulatora, który trzeba doliczyć przy sprawdzaniu możliwości dźwignicy.

Przykładowo KLANER VMS 100-1 ma WLL 0,1 t, minimalną masę ładunku 0,005 t i masę własną 17 kg. Wartość 0,005 t nie jest jego udźwigiem ani masą urządzenia. Ten prosty przykład pokazuje, dlaczego pojedyncza liczba w reklamie nie wystarcza do doboru.

Dlaczego liczba przyssawek ma znaczenie?

Większa liczba przyssawek pozwala inaczej rozłożyć miejsca chwytu na arkuszu. Ma to znaczenie dla formatu i ugięcia materiału. Nie ma jednak zasady „dwa razy więcej przyssawek to dwa razy większy udźwig”. Konstrukcja, rozstaw i WLL muszą być oceniane jako całość.

Na przykład VMS 600-4R i VMS 600-6R mają WLL 0,6 t. W danych producenta różnią się liczbą i średnicą przyssawek, masą własną oraz minimalną grubością referencyjnej blachy stalowej. Tych modeli nie należy zamieniać wyłącznie na podstawie udźwigu.

Format referencyjny nie jest zgodą na każdy arkusz

Tabele KLANER podają maksymalny format arkusza referencyjnego i minimalną grubość blachy stalowej. Dla innego materiału, innej sztywności lub odmiennego rozstawu przyssawek konieczna jest ponowna ocena. Długi, cienki arkusz może zachowywać się inaczej niż krótka płyta o tej samej masie.

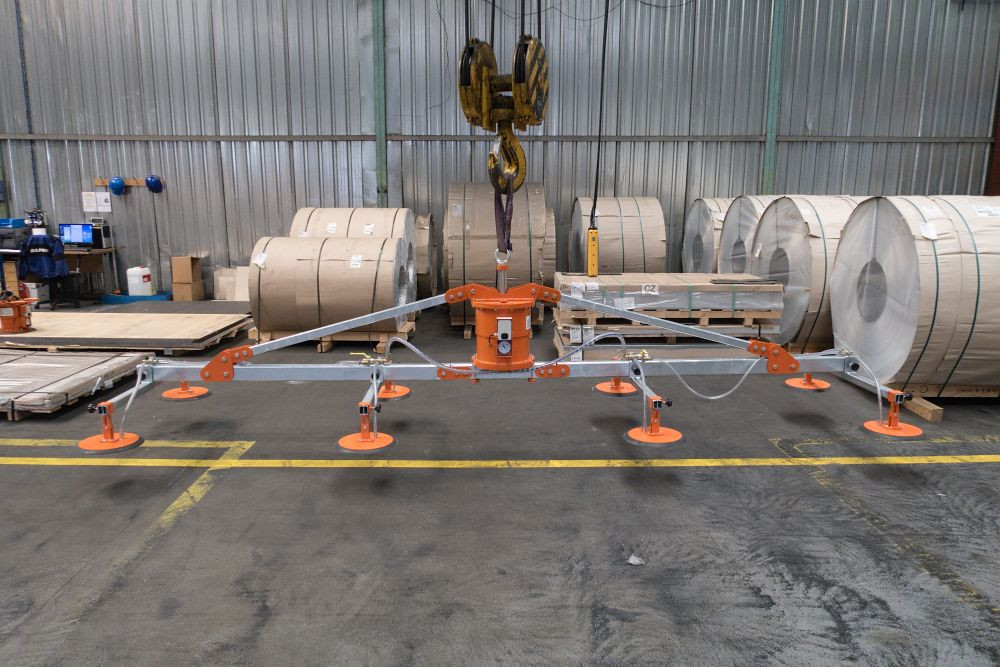

W wersjach przewidzianych do dużych formatów warto sprawdzić również wymiary konstrukcji i dostępną wysokość pod hakiem. VMS 1200-8VR ma WLL 1,2 t i referencyjny format do 6000 × 2000 mm, natomiast VMS 2400-10R należy do serii 2,4 t. To różne układy, które trzeba odnieść do rzeczywistego stanowiska.

Jakie dane wysłać do wyceny?

1. Materiał i powierzchnia: rodzaj blachy lub płyty, powłoka, folia, temperatura i zdjęcie powierzchni.
2. Zakres elementów: najmniejsza i największa masa, długość, szerokość oraz grubość.
3. Przebieg transportu: skąd i dokąd przenoszony jest element, częstotliwość oraz położenie podczas podnoszenia.
4. Dźwignica i miejsce pracy: udźwig, wysokość pod hakiem, dostępna przestrzeń, przeszkody i zdjęcie stanowiska.
5. Dodatkowe potrzeby: uchwyty prowadzące, stojak postojowy lub wykonanie specjalne.

Na podstawie tych danych można dobrać wersję standardową albo ustalić, czy potrzebne jest rozwiązanie projektowane pod aplikację. Dobór zaworów odcinających i pracy z mniejszą liczbą przyssawek wymaga potwierdzenia dopuszczalnej konfiguracji.

Porównaj modele i wybierz punkt wyjścia

W katalogu CECHO znajdziesz 21 manipulatorów próżniowych KLANER VMS, WLL 0,1–2,4 t, rysunki, zestawienie parametrów oraz widoki 360° wybranych konstrukcji. Jeżeli rozważasz również inny sposób chwytu, zobacz uchwyty i chwytaki i poradnik o doborze manipulatora próżniowego.

Źródło danych technicznych i materiałów: KLANER SYSTEMS oraz karty wskazanych modeli. Opracowanie: CECHO, 26.10.2026. Artykuł pomaga przygotować zapytanie; zasady użytkowania określa instrukcja właściwego urządzenia.
